Как измерить сопротивление изояции электроинструмента

Проверка и испытание ручного электроинструмента

Проверку и испытания ручного электроинструмента необходимо проводить на предприятиях согласно правилам охраны труда.

Однако если вы часто используете инструмент у себя дома или на даче, периодичность проверки электроинструмента чрезвычайно важна, чтобы избежать возможных проблем.

Строительный инструмент при интенсивном использовании следует проверять раз в 6 месяцев. Вообше, следует себя приучить перед началом работы проводить визуальный осмотр инструментов для текущей работы.

Что проверять?

Самым опасным для человека при работе с электроинструментом является возможность поражения электрическим током. Чтобы избежать этого, проверьте перед каждым началом использования переносного электроинструмента:

• Отсутствие повреждений на штепсельной вилке;
• Целостность цепи заземления (это относится к инструментам 1 класса электробезопасности);
• Целостность кабеля
• Наличие и целостность защитной трубки, находящейся на месте стыка кабеля и корпуса инструмента. Длиан трубки должна быть минимум в 5 раз длиннее толщины кабеля питания.

Переходим к корпусу электроинструмента:

• Проведите визуальный осмотр всей площади инструмента, особенно места стыков: нигде ничего не должно отходить, никаких трещин и лопнутых участков;
• Все движущиеся детали (например, патрон у дрели, перфоратора или шуруповерта) должны быть надежно закреплены;
• Крышки щеткодержателя должны быть исправны и не иметь- механических повреждений;
• При наличии рукоятки она также должна б- ыть надежно зафиксирована и целостна;
• Отстутствие подтеков смазки.

Если визуальная проверка электроинструмента пройдена, можно его включить и перейти к следующему этапу.

• Проверьте, что инструмент не только включается и выключается, при этом кнопка включения и выключения не должна заедать. При наличии страхующей кнопки она также должна быть исправна;
• Послушайте звук инструмента на холостом ходу. Он должен быть равномерным, движущиеся детали не должны «болтаться», также проверьте наличие посторонних шумов и вибраций корпуса.

Поверка

Поверку не требуется проводить часто, достаточно один раз в 10 дней при частом использовании.

Мегаомметр для замера сопротивления

Как часто проверять?

Зависит от интенсивности использования инструмента, а также условиях работы. При нормальных условиях проверять следует раз в 6 месяцев.

Если же эксплуатация происходит при низких температурах, частых перепадах температур, в помещениях с высокой влажностью, большим количеством пыли, либо в агрессивной среде – сроки испытания электроинструмента снижаются до 10 дней.

Вообще, чем чаще проводить проверку, тем лучше. Нормативные акты и документы устанавливают максимальный интервал проверок, но никто не запрещает его уменьшать. Это лишь повысит безопасность и надежность работ. Но ни в коем случае не пренебрегайте проверками и не увеличивайте межсервисный интервал, ведь это может привести к печальным последствиям.

Проверки на предприятиях

Нормы охраны труда дают четкий регламент, регулирующий не только проверку и испытание электроинструмента, но и прорядок учета, выдачи и ремонта электрического инструмента.

Каждое действие с инструментом заносится в специальный журнал за подписью ответственного сотрудника. Каждый пользователь должен быть ознакомлен с техникой безопасности. Заполняется согласно образцу(DOCX, PDF).

В результате проведения проверки, если обнаружены дефекты оборудования, составляестя специальный протокол проверки электроинструмента или протокол испытания электроинструмента, в котором фиксируются все необходимые параметры и детали. С этим актом проверки инструмент направляется на ремонт. Прикладываем образец документа акта проверки: PDF, DOCX.

На предприятии может быть как один человек, отвечающий за учет и хранение электрооборудования, так и второй вариант, когда за каждым сотрудником закреплен какой-либо инструмент, которым он постоянно пользуется. Тогда ответственность, заполнение документов и регистрация действий перепадает на него.

На предприятии просто необходимо следить за выполнением всех предписаний нормативных актов по охране труда, ведь в противном случае надзорные органы доставят не мало проблем, да и при несчастном случае на производстве или получении травм незамедлительно направляется заявление в прокуратуру с обязательными последующими проверками и испытаниями электроинструмента. При выявлении нарушений ответственное лицо понесет наказание, а на предприятие наложены штрафные санкции. Важно сохранять все документы правильно заполненными и целостными, чтобы подтвердить ненарушение установленных норм.

Проверки в бытовых условиях

У нас же дома, на даче или в гараже надзорных органов нет, но это не значит, что не нужно придерживаться правил проверки и испытаний электроинструмента, ведь это наша личная безопасность.

Каждый электроинструмент содержит подробную инструкцию, где изложена вся необходимая информация по эксплуатациии и проверкам инструмента. Кроме того, визуальная проверка кабеля, корпуса и подвижных частей любого инструмента обязательна периодически в начале работ.

Кроме того, после использования инструмента его необходимо очистить от грязи, пыли или стружки.

Частоту проверок оставим на усмотрение хозяина инструмента: здесь также используется правило интенсивность использоания прибора:

• Частому использованию частые проверки;
• Чем сложнее условия эксплуатации (холод, перепады температуры, агрессивные среды), тем чаще проверки.

Исходя из этой простой методики вы сможете выбрать правильную периодичность испытания электроинструмента.

Польза проверок инструмента

Исправный электроинструмент не представляет опасности

• Безопасность;
• Продление срока службы инструмента;
• Предупреждение поломок инструмента: иногда мелкий «косячок» в работе инструмента приводит к выходу из строя всего аппарата, причем не всегда после этого он пригоден для ремонта, либо стоимость запчастей сделает этот ремонт нерентабельным. Так что присмотритесь и прислушайтесь к своим электрических помощникам – бдительность позволит вам сэкономить нервы, время и деньги.

Как проверить электроинструмент

К переносному электроинструменту относятся устройства, используемые для строительства или ремонта, с питанием от электрической сети. Принадлежность к категории «переносные» определяет то, что к месту работы их доставляют без использования передвижных механизмов и грузоподъемных устройств. Они используются персонально силами одного или двух человек.

К переносному инструменту и приспособлениям относятся:

• инструменты с электродвигателем — электродрели, перфораторы;
• переносные светильники;
• электрические удлинители;
• трансформаторы и преобразователи для питания инструмента и переносных светильников, работающих от пониженного напряжения;
• пневматические и гидравлические инструменты;
• ручные инструменты, работающие от двигателей внутреннего сгорания;
• ручные пиротехнические инструменты.

Мы заострим внимание только на переносном электроинструменте.

Как организованы учет и испытания электроинструмента в организациях

Работая с электроинструментом, можно получить травму. Работник получает электрическую травму при неисправности электрической части. При работе в пожаро- или взрывоопасных зонах возникает пожар или взрыв.

При использовании электроинструмента, учитывается класс защиты и требования правил по охране труда, определяющих порядок применения устройств соответствующего класса в помещениях, в зависимости от их опасности.

Классы защиты маркируют цифрами 0, I, II или III.

Классы защиты электроинструмента

Работники получают травмы не только из-за неисправной электрической части инструмента, но и при неисправной его механике.

Второй фактор риска – травмы, связанные с повреждениями механической части инструмента.

Как различать классы защиты электроинструмента

Если работник получил травму, фиксируется факт несчастного случая, проводится расследование, составляется акт. Если травма произошла в момент использования электроинструмента, потребуются доказательства его исправности.

Правила ПТЭЭП и охраны труда требуют, чтобы инструмент проходил периодические испытания в установленном порядке. Результаты испытаний фиксируются в журнале. Так можно документально доказать, что за его состоянием следили.

Если в результате расследования выяснится, что журнал или систематические записи в нем отсутствуют, виноватым в получении работником травмы автоматически становится работодатель.

Помимо испытаний, на предприятии или в подразделении разрабатывается инструкция по безопасной эксплуатации электроинструмента. С ней знакомят под роспись работников, использующих такой инструмент.

Если травма получена в результате нарушения требований такой инструкции, вина автоматически перекладывается на травмированного работника.

Если инструкции нет, или работник с ней не ознакомлен – работодатель ответит за травмы работника единолично.

Но вернемся к испытаниям. На предприятии назначается работник, ответственный за исправное состояние электроинструмента.

Если предприятие состоит из нескольких подразделения и есть трудности с централизованной проверкой электроинструмента, такие работники назначаются в каждом цехе.

Обязанности ответственного лица

Назначение ответственного работника обосновывается приказом по предприятию за подписью его руководителя.

В обязанности работника, ответственного за безопасную эксплуатацию переносного электроинструмента, входит ведение журнала учета и организация проверок и испытаний.

Журнал учета переносного электроинструмента

Необходимость сбора информации о наличии инструмента продиктована тем, чтобы не пропустить ни одного его экземпляра мимо процедуры испытаний. Иначе, чтобы ни одна единица не была позабыта. Для этого каждому инструменту присваивается инвентарный номер, наносимый на корпус инструмента несмываемой краской.

Обложка журнала и состав его граф представлена ниже.

Обложка журнала учета

Для каждого инструмента целесообразно выделить одну страницу журнала. Так удобнее проследить историю его проверок и результатов испытаний.

В конце каждой строки, в которую записаны результаты проверки, ответственный за безопасную эксплуатацию электроинструмента ставит свою подпись.

Как испытывают электрифицированный инструмент

Периодические проверки и испытания электроинструмента проводят не реже 1 раза в 6 месяцев. Если инструмент на предприятии или в подразделении эксплуатируется интенсивно, то этот срок уменьшают. Новый срок испытания фиксируют изданием соответствующего распоряжения по предприятию.

После ремонта инструмента производят дополнительную (внеочередную) проверку и испытание.

Результаты испытаний фиксируются в журнале. Объем проверки следующий:

• внешний осмотр;
• работа инструмента на холостом ходу в течение времени, не менее 5 минут;
• измерение сопротивления изоляции;
• проверка цепи заземления.

Внешний осмотр электроинструмента

Перед осмотром корпус инструмента очищают от загрязнений, препятствующих объективной оценке его состояния. Первым делом проверяется наличие на корпусе инвентарного номера и соответствие характеристик инструмента сведениям в журнале.

Затем определяется состояние электрической вилки для подключения к сети. Проверяется отсутствие трещин, сколов, контакты не должны быть деформированы или подгоревшими. Неисправная вилка подлежит замене.

Следом за вилкой осматривают шнур питания. На всем его протяжении изоляция не должна быть нарушена. Он не должен быть перетянут или перекручен, отсутствовать участки с повышенной или пониженной гибкостью. Место входа шнура в электроинструмент должно быть защищено от перегиба исправной штатной защитой.

Проверяется работа выключателя питания без подсоединения к сети, его работа без применения повышенного усилия на нажатие. Фиксатор (при наличии) должен уверенно удерживать клавишу включения в нажатом положении. Снятие с фиксатора производится без задержек и заеданий.

Внешний осмотр электроинструмента

При наличии вращающихся деталей проверяется их вращение от руки. При этом оцениваются посторонние звуки, отсутствие осевого люфта. Губки патронов электродрелей не должны быть изношены и повреждены. Нужно также попробовать установить сверло в дрель, диск в болгарку или поменять их. При этом проверяется работа крепящих и блокирующих устройств.

Проверяется целостность корпуса электроинструмента, отсутствие трещин и сколов, наличие предусмотренных конструкцией щитков, кожухов, ограничителей и другого защитного оборудования.

Проверка на холостом ходу

В ходе проверки выявляются возможные повреждения, износ механической части или неисправности электрической части инструмента.

Обращают внимание на:

• появление запаха горелой изоляции или перегретой смазки;
• искры или дым со стороны щеточного аппарата или обмоток;
• звуки, характерные при износе подшипников;
• нагревы корпуса.

Проверка сопротивления изоляции

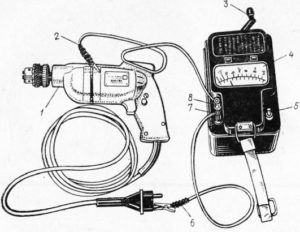

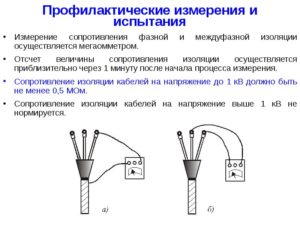

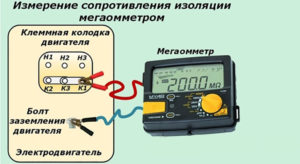

Измерение выполняют специальным измерительным прибором – мегаомметром, на напряжение 500 В. Длительность приложения испытательного напряжения от мегаомметра – 1 минута.

Перед применением прибора убеждаются в его исправности. Для этого им выполняют два контрольных измерения:

Измерения сопротивления изоляции выполняют при нажатой кнопке «Включено» электроинструмента. Испытательное напряжение прикладывают между корпусом изделия и любым проводником питания. Измеренное значение не должно быть ниже 0,5 МОм.

Для испытания удлинителей проводят три измерения, подключая щупы мегаомметра между:

• проводниками нуля и фазы;
• нулем и заземляющим проводником;
• фазой и заземляющим проводником.

Для понижающего трансформатора измеряется сопротивление изоляции первичной и вторичной обмоток относительно корпуса и между собой.

Испытание мегаомметром преобразователей напряжения выполняют согласно инструкции завода-изготовителя, так как в них содержатся полупроводниковые приборы.

Проверка цепи заземления

Проверка нужна только для инструментов с классом защиты I, имеющих штепсельную вилку с заземляющим контактом. Через него корпус устройства соединяется с шиной РЕ питающей сети. Измерение выполняют между корпусом и заземляющим контактом вилки. Результат не должен превышать 0,5 Ом.

Для измерений используют специальные омметры, не просто измеряющие сопротивление, но и подающие при этом в тестируемую цепь некоторый ток.

Мегаомметры и омметры проходят в установленные сроки метрологическую поверку, а измерения выполняться сертифицированной электротехнической лабораторией.

Сопротивление изоляции электроинструмента норма — Пожарная безопасность

Любое строительство и ремонт не обходится без ручного инструмента, это упрощает и ускоряет его выполнение. При этом чаще всего используется именно переносной электроинструмент как самый надёжный и мобильный. Электрическая энергия одна из самых распространённых по всему миру, она используется и в бытовых условиях и производственных.

Однако, не каждый мастер знает, что электрический инструмент необходимо регулярно проверять, чтобы он не стал причиной несчастного случая, связанного с поражением человека электрическим током или же взрыва (пожара) при работе в опасных пожароопасных условиях.

В этой статьей мы расскажем, как выполняется проверка электроинструмента, с какой периодичностью это должно делаться и кто должен заниматься данным видом работ.

Классификация электроинструмента по электробезопасности

При эксплуатации электрического инструмента стоит знать, что он согласно действующему ГОСТу делится на несколько классов защиты. От этого напрямую зависит и проверка переносного электроинструмента, его периодичность и методика.

• 0 — имеет только рабочую изоляцию без заземляющих устройств и соединений;
• 01 — присутствует рабочая изоляция и заземляющий элемент, однако сам шнур, которым снабжен инструмент, провода заземления не имеет;
• 1 — имеет рабочую изоляцию и заземляющий элемент, который подключен через кабель имеющий соответствующий вывод;
• 2 — оснащён двойной изоляция, то есть изолирована электропроводка и токоведущие части, а также корпус выполнен из диэлектрического материала;
• 3 — этот класс электроинструмента подключается на пониженное безопасное напряжение — не больше 42 Вольт, при этом заземлению аппараты не подлежат.

Чаще всего в быту и на предприятии рабочие применяют именно электроинструмент 2 класса, так как он обладает достаточной изоляцией чтобы человек не был травмирован.

Методика проверки инструмента

Разрешается применять бытовой и производственный электроинструмент, прошедший проверку. Для этого разработан чёткий алгоритм, который нужно соблюдать каждому желающему поработать ним. При этом нужно чётко понимать разницу между поверкой и проверкой.

Поверка — это испытания, которые проводятся в специальных лабораториях, находящихся на каждом крупном предприятии. В состав испытаний входят:

1. Определение наличия и исправности цепи заземления путём применения специального омметра — один конец прибора подключается к выводу на вилке, а другой к заземлению, находящемся на самом инструменте. Измерения должны показать не более 0,5 Ом, что удовлетворяет условия безопасности использования инструмента.
2. Измерение на целостность и качество изоляции проверяется мегаомметром при напряжении не больше 500 В для электроинструмента, рассчитанного на рабочее напряжение 220 В. Крутить его можно не быстро, этого будет достаточно чтобы увидеть сопротивление изоляции инструмента. При этом обязательно нужно не забыть нажать кнопку, включающую электрический инструмент. Прибор должен показывать сопротивление изоляции больше 500 кОм, если это значение меньше — работа с ним запрещается.
3. Дальше проводиться пробное испытание его при работе на холостом ходу в течение 5–7 мин.

Также может осуществляться проверка электроинструмента повышенным напряжением. При этом инструмент, напряжением до 50 Вольт проверяется испытательным напряжением 550 В. Если инструмент рассчитан на напряжением выше 50 В, но при этом мощность до 1 кВт, испытательное напряжение должно быть 900 В, выше 1 кВт — 1350 В. Испытания проводятся в течении 1 минуты.

Проверка — осуществляется путём визуального контроля и осмотра. Проверить нужно не только корпус, но и шнур, соединяющий его с источником электроэнергии. Обращать внимание необходимо на:

1. Целостность корпуса, это могут быть трещины и проломы.
2. Питающий кабель, там не должно быть видимых пересыханий, повреждений, перетираний, а также следов подгорания и нагрева. Особое внимание стоит обращать и проверить места входа электрического шнура в корпус и к вилке.
3. Осматривается и проверяется на целостность вилка и её контактная часть, которая будет включаться в сеть.

Проверка должна выполняться перед началом работы, и перед включением после перехода на другое рабочее место. Естественно, профессиональная лабораторная поверка выполняется только на крупных предприятиях и фирмах, в бытовых условиях работнику хотя бы перед работой стоит внимательно осмотреть взятый в руки электроинструмент.

Если говорить о том, какие сроки поверки электроинструмента, то согласно существующим нормативным правилам периодическая поверка инструмента должна быть не реже чем через каждый год, а проверять электроинструмент необходимо, как указывалось ранее, перед каждым его применением. Если ручное электрооборудование используется в экстремальных климатических и производственных условиях, то рекомендуется проверять его мегаомметром хотя бы раз в 10 дней.

Важный момент! При проверке инструмента на предприятии прежде всего нужно смотреть на дату проведения испытания. Если дата просрочена либо вообще отсутствует бирка об испытании электроинструмента, то эксплуатировать его запрещено — его необходимо изъять и сдать на испытание.

Оформление и учёт проверки

Электроинструмент, использующийся на предприятиях в профессиональных целях, должен быть пронумерован и занесён в журнал учёта.

Руководством предприятия и структурного подразделения необходим организован чёткий учёт за хранением, эксплуатацией и проверкой ручного электрооборудования.

Вся необходимая информация фиксируется в специальном подготовленном журнале, а по результатам проверки и поверки выдаётся соответствующий протокол.

И также обязательным мероприятием, обеспечивающим безопасность работы данным оборудованием, является квалифицированный инструктаж персонала с проверкой знаний, в котором озвучивается под подпись методы проверки, а также правила пользования с ним. Одним из важных критериев проверки и безопасной работы является применение и вспомогательного оборудования, такого как переноски и удлинители.

Их проверять тоже нужно раз в год и обеспечить это — прямая обязанность лица, ответственного за электрохозяйство.

Заказать:

Тел. менеджера: 495 195 03 88

E-mail для заказа: [email protected]сайт

Лабораторное испытание ручного электроинструмента является обязательным элементом электромонтажных работ. Испытания выполняются после получения инструмента со склада или с завода-изготовителя, перед выполнением электромонтажных работ, в процессе работ и после их выполнения.

Все инструменты, которые используются для работы на электроустановках, должны соответствовать техническим условия и государственным стандартам, установленным на уровне отрасли или отдельной организации.

Проверить соответствие электроинструмента требованиям безопасности, выяснить его технические и электрические характеристики можно в лаборатории высоковольтных электрических измерений ООО «ЭнергоСервисГарант».

Источник: http://rossiz.ru/ispytaniya-elektroinstrumenta-normativnyy-dokument/

Периодичность электроизмерений и нормы испытаний электрооборудования. Норма сопротивление изоляции электроинструмента

РазноеНорма сопротивление изоляции электроинструмента

22 сентября 2015

5028

Периодичность проверки электроинструмента должна быть обязательно задокументирована. Так в случае поломки в сервисном центре быстрее найдут и устранят ее причину. Но почему так важно работать с надежными инструментами?

Электроинструмент нужно покупать всегда новым, при покупке инструментов «с рук» необходимо тщательно их осматривать.

Современного человека сложно представить без электроинструмента.

Посмотрите вокруг: практически каждый уважающий себя мужчина имеет в наличии определенное количество электрических приспособлений и устройств, необходимых для выполнения ремонтных работ. Весь этот набор трудно заменить механическими аналогами. Но каждый инструмент требует к себе особенного внимания.

Как измерить сопротивление изоляции электроинструмента

Каковы допустимые значения токов утечки по фазам при испытании повышенным выпрямленным напряжением силовых кабельных линий 10 кВ? ПУЭ,табл.1.8.

40 не более 0,5 мА 48 Кто может выполнять уборку коридоров ЗРУ и электропомещений с электрооборудованием напряжением выше 1000 В единолично? МПОТ(ПБ),2.3.13 Работник, имеющий гр.2, в помещении, где токоведущие части ограждены, по распоряжению.

49 В каком случае работник из числа административно-технического персонала имеет право единоличного осмотра электроустановок напряжением выше 1000 В? МПОТ(ПБ),1.3.4 Если работник имеет гр.5.

50 Какие работы должны быть проведены перед приемкой в эксплуатацию электроустановок? ПТЭЭП,1.3.3 Приемо-сдаточные испытания электрооборудования и пусконаладочные испытания отдельных частей ЭУ, комплексное опробывание оборудования.

В до 1000 В? ПУЭ,1.8.

7 Испытательное напряжение 1000 В, Мегаомметр 1000В 29 Каков допустимый уровень напряженности неискаженного электрического поля, при котором разрешается пребывание работников в зоне влияния электрического поля без средств защиты в течении рабочего дня (8 часов)? МПОТ(ПБ),4.1.

19 В соответствии с рекомендациями завода-изготовителя и нормам испытания электрооборудования ПТЭЭП 31 Что должен выполнить персонал, обслуживающий электроустановки, при обнаружении неисправности средств защиты? ИПИСЗ,1.2.4 Изъять непригодные средства защиты и сделать соответствующую запись в журнале учета и содержания средств защиты. Можно в оперативный или эксплуатационный журналы.

Измерение сопротивления изоляции электроинструмента

• дата следующего испытания, проверки;
• лицо, производившее проверку, испытание (Ф.И.О., подпись).

Порядок заполнения каждой из граф рассмотрим отдельно и очень подробно.

Наименование

Оно должно точно соответствовать наименованию инструмента, указанному в паспорте.

Например, нельзя писать просто «дрель», необходимо указать: «Дрель сетевая ударная Makita HP 207».

Инвентарный номер

Выше был рассмотрен порядок присвоения и нанесения инвентарного номера на корпус инструмента.

На этом этапе заполнения журнала инвентарный номер записывается без ошибок в соответствующую графу.

Дата последнего испытания

Здесь всё очень просто: пишем дату последнего испытания переносного электроинструмента, зафиксированную в журнале.

• 3 – работает исключительно от пониженного напряжения – 42 В, при этом заземление не требуется.

В основном на предприятиях используются приборы второго класса, потому что они считаются самыми безопасными. Среди них: отвертки, бокорезы, пассатижи, плоскогубцы, индикаторы напряжения и другие монтажные электрические инструменты испытываются (поверяются) раз в полгода.

Инструменты, работающие от напряжения можно испытывать раз в год, кроме случаев работы в экстремальных условиях, тогда поверка осуществляется раз в шесть месяцев.

Периодичность проверки электроинструмента рекомендуется устанавливать на рабочем месте с интервалом в десять дней.

Заполнение «Журнала учета проверки и испытаний электроинструмента»

На каждом предприятии в обязательном порядке должен вестись «Журнал учета проверки и испытания электроинструмента».

• На пломбе должна стоять дата, подпись ответственного лица и печать предприятия.

Проверять электроинструмент следует не реже чем один раз в полгода.

Если на инструмент промышленного назначения постоянно воздействуют неблагоприятные факторы (высокие температуры, повышенная запылённость, химическое воздействие), максимальный период между проверками не должен превышать 10-12 дней.

Процедура плановой проверки электроинструментов профессионального назначения отличается от аналогичной процедуры по проверке бытовых устройств.

Проверка профессионального электроинструмента

На промышленных и строительных организациях весь электроинструмент подвергается учёту, каждый работник, им владеющий, ответственен за его текущее состояние.

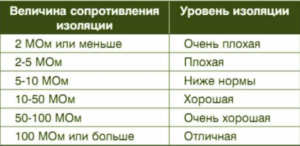

Как измерить сопротивление изоляции электроинструмента мультиметром

Соблюдение техники безопасности при работе с электроинструментами дает возможность не просто избежать травм, но и сохранить жизнь и здоровье сотрудникам. Причем как это ни печально, даже опытные электрики иногда пренебрегают правилами безопасности во время работы с электроинструментами.

На предприятии вопросами безопасности и учетом проверки и испытаний электроинструментов должен заниматься специалист, имеющий специальную подготовку и разрешение на такие работы.
Обычно это сотрудник, который имеет техническое образование, он же и занимается всеми вопросами, связанными с электричеством и ведением специальных журналов учета.

Общие сведения о журнале учета, проверки, содержания и испытаний электроинструмента

При эксплуатации различных электроинструментов, приборов им требуются периодические испытания и проверки.

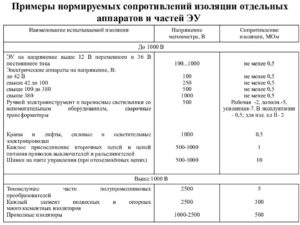

Как проверить сопротивление изоляции электроинструмента

Длительность приложения испытательного напряжения от мегаомметра – 1 минута.

Перед применением прибора убеждаются в его исправности. Для этого им выполняют два контрольных измерения:

Схема измерения

Измеренное значение

Щупы прибора разомкнуты и удерживаются в воздухе Максимально возможные показания прибора Щупы прибора замкнуты между собой 0 МОм

Измерения сопротивления изоляции выполняют при нажатой кнопке «Включено» электроинструмента.
Испытательное напряжение прикладывают между корпусом изделия и любым проводником питания.

Как проверить сопротивление изоляции электроинструмента мегаомметром

Правила ПТЭЭП и охраны труда требуют, чтобы инструмент проходил периодические испытания в установленном порядке. Результаты испытаний фиксируются в журнале. Так можно документально доказать, что за его состоянием следили.

Если в результате расследования выяснится, что журнал или систематические записи в нем отсутствуют, виноватым в получении работником травмы автоматически становится работодатель.

Помимо испытаний, на предприятии или в подразделении разрабатывается инструкция по безопасной эксплуатации электроинструмента. С ней знакомят под роспись работников, использующих такой инструмент.

Если травма получена в результате нарушения требований такой инструкции, вина автоматически перекладывается на травмированного работника.

Как проверить сопротивление изоляции электроинструмента видео

Внимание

Командированные лица при прибытии на место командировки проходят инструктаж по электробезопасности с учетом особенностей электроустановок, в которых им предстоит работать. Инструктаж командированных работников должен проводить работник с группой V из состава административно-технических работников.

Важно

Вопрос 34. Обслуживание электроустановок во взрывоопасных зонах. Во взрывоопасных зонах требуется взрывозащищенное электрооборудование.

Запрещается эксплуатировать электрооборудование общего назначения, а также не имеющее маркировки по взрывозащите.

Источник: https://bolgarkin.ru/elektroinstrument/proverka-i-ispytanie-ruchnogo-elektroinstrumenta.html

Периодичность проверки электроинструмента

Проверку и испытание электроинструмента в обязательном порядке осуществляют перед выполнением электромонтажных работ, а также после их проведения и перед введением в эксплуатацию. Важно понимать, что каждый электрический прибор должен соответствовать техническим условиям, государственным стандартам, а также нормам, введенным на рабочем месте.

Зачем соблюдать сроки испытания

Соблюдать сроки проверки электроинструмента важно для того, чтобы обеспечить безопасность выполнения электромонтажных работ на рабочем участке и уменьшить риск получения удара тока сотруднику, выполняющему работы на установках.

Инструкция по проведению проверки ручного электроинструмента. Проверка и испытания электроинструмента

16.12.2018

> Инструменты и оборудование

«Электроинструмент»: тематический подраздел с отзывами, советами по выбору, техническими описаниями электроинструментов различных видов – это электродрели, болгарки, паркетные пилы и электрические лобзики, гайко- и шуруповерты, а также прочие агрегаты. Подраздел содержит также информацию о проверке и испытаниях электроинструмента, которые, однако, несколько отличаются от аналогичных операций, требуемых по техническим регламентам.

Проверка и испытание электроинструмента, согласно нормативным актам, производится достаточно часто. Например, «Межотраслевые правила по охране труда в розничной торговле» указывают: «8.5.30.

Электроинструмент и вспомогательное оборудование к нему (трансформаторы, преобразователи частоты, защитно-отключающие устройства, кабели-удлинители) должны подвергаться периодической проверке не реже одного раза в 6 месяцев.

Результат проверки фиксируется в журнале учета, проверки и испытания электроинструмента и вспомогательного оборудования к нему.

» Надо полагать, что в этот же регламент попадают всякие удлинители, переходники и стационарные электрические машины, вроде переносных генераторов. Аналогично просят проверять все раз в 6 месяцев и «Правила технической эксплуатации электроустановок потребителей».

Однако подобные документы больше соотвествуют крупному высокоэнергоемкому оборудованию, находящемуся в промышленных условиях. Нам же больше подойдут простые требования СНиП.

СНиП настаивают на проверке инструмента раз в 10 дней: «7.4.38. Инструмент, применяемый в строительстве, промышленности строительных материалов и строительной индустрии, должен осматриваться не реже одного раза в 10 дней, а также непосредственно перед применением.

Неисправный инструмент, не соответствующий требованиям безопасности, должен изыматься.

» В проверку входит внешний осмотр; проверка работы на холостом ходу в течение не менее 5 мин; измерение сопротивления изоляции; проверка исправности цепи заземления электроприемников и вспомогательного оборудования классов 01 и 1, то есть фактически первые два пункта, которые выполняют продавцы электроинструмента в магазине, плюс еще измерения. Еще любопытную информацию дает ГОСТ (ГОСТ Р МЭК 61140-2000, раздел 7 – «Координация защитных мер электрооборудования и электроустановки»).

Это то, что касается нормативных испытаний и проверки электроинструмента. Мы же не ограничимся «холостым ходом на 5 мин.», а проверим каждый конкретный инструмент в рабочей обстановке, а это несколько иное. Помимо этого, иногда проводятся испытания и более серьезных машин, однако это уже относится к разделу .

По правилам охраны труда, существует четкий алгоритм процесса подготовки к работе, проведению проверки и испытания электроинструмента, а также других электроустройств.

Эти приспособления имеют различные токоведущие части, которые представляют особую опасность для человека, ведь при неисправности способны пропускать электрический ток.

Для исключения вероятности удара током, современные инструменты оснащены двойной изоляцией, а заземляющие жилы кабеля выведены в соответствующий контакт штепсельной вилки.

Суть проведения проверки электроинструмента

В условия электробезопасности входит проведение периодической проверки электроинструмента. По сути, она предполагает осмотр внешнего корпуса инструмента на целостность, а также токонесущего кабеля на предмет повреждений в изоляции жил. Кроме этого необходима проверка электроинструмента на целостность штепсельной вилки и проверка качества контактов.

Если предполагается проверка ручного электрооборудования, то этот процесс достаточно трудоемкий, занимает большее количество времени и содержит несколько этапов.

Важно соблюдать определенные сроки испытания электроинструмента. Данные каждого из них определенным образом документируются.

Сроки проведения проверки переносного электроинструмента в строительстве или промышленности, напротив, должны осматриваться раз в десять дней.

Виды и сроки испытаний электроинструмента

Электроинструменты на своем корпусе имеют данные об инвентарном номере и дате следующей проверки. В зависимости от изоляции на всем инструменте или его отдельных частях, разделяют электроинструменты І, ІІ, ІІІ класса.

Первый класс характеризуется обязательным наличием на вилке заземляющего контакта, в отличие от второго класса. Для І-го и ІІ-го класса номинальное напряжение устанавливается на уровне 220В с постоянным током и 380В для инструментов с переменным током.

Третий класс использует напряжение не более 42В, питается автономным источником питания либо с использованием преобразовательного трансформатора.

Испытание электроинструмента делится на несколько видов:

• типовые испытания, которые применяются для новых, изготовленных образцов;
• периодические, проводимые с определенным интервалом;
• приемо-сдаточные испытания, применяемые для серийной партии до передачи заказчику.

Внеочередные испытания не попадают в установленные сроки проверки электроинструмента, так как могут быть вызваны внезапной поломкой или его капитальным ремонтом. Объем испытаний также зависит от степени поломки и вида ремонта и включает:

• осмотр правильности сборки;
• осмотр цепи заземления на исправность;
• проверку электрической прочности изоляции;
• обкатку около тридцати минут в рабочем режиме.

Испытание сопротивления изоляции между деталями, которые находятся под напряжением, должно показывать такие результаты:

• на основной изоляции — 2 Мом;
• на дополнительной изоляции — 5 Мом;
• на усиленной изоляции — 7 Мом.

За работой и состоянием электрооборудования и инструментов на предприятии отвечают специализированные службы.

Они ведут журнал проверок и испытаний электроинструментов, ликвидируют последствия аварийных ситуаций, обслуживают и проводят необходимый ремонт.

Регламент и результаты испытаний электроинструмента фиксируются в нормативных документах проверки. Задачей каждого предприятия, имеющего в эксплуатации электроинструменты, является обеспечение безопасности персонала.

Сотрудники компании «Электрозамер» проведут испытание и проверку любого электроинструмента на высоком уровне и с соблюдением всех норм.

Цены на проверку и испытания электроинструмента компании «Электрозамер» не так высоки. Делайте свой бизнес, а компания Электрозамер позаботится о вашей безопасности.

Работа с электричеством является довольно опасным делом. Правильная эксплуатация ручного электроинструмента включает в себя комплекс действий, таких как подключение устройства к сети, контроль выполнения работ строго по инструкции к инструменту и согласно правилам безопасности.

Перед началом эксплуатации серийный номер агрегата указывается в журнале проверки электроинструмента, скачать который можно на страницах сайта нашей компании.

Для работы с электроинструментами необходим высокий уровень допуска сотрудника, его знания и добросовестность, поэтому протокол испытания ручного электроинструмента обязан заполнять только компетентный сотрудник специализированной фирмы.

К сожалению, не всегда можно рассчитывать на компетентность и внимательность сотрудников, человеческий фактор присутствует всегда на любом предприятии. Худшим из того, что можно предположить при некачественной проверке либо неправильном использовании оборудования является возгорание, замыкание и несчастные случаи на производстве.

Во избежание таких последствий и проводятся испытания электрооборудования.

Данные необходимо делать с периодичностью не реже чем 1 раз в полгода и при помощи специального оборудования, а результаты проверок должны быть вписаны в журнал учета проверки и испытаний электроинструмента.

В этот же журнал вписываются данные о работах определенным инструментом, продолжительность эксплуатации и ответственный сотрудник.

В чем суть проверки электрооборудования

Испытание электрооборудования проводится поэтапно:

• Внешний визуальный осмотр оборудования в выключенном виде. На данном этапе специалист обращает внимание на целостность кабеля, вилки, отсутствие трещин на корпусе инструмента и прочих дефектов. Полученные данные, как и все остальные, необходимо записать в акт;
• Осмотр на холостом ходу на протяжении 5 минут. Проверка на отсутствие лишних шумов, стуков и чрезмерной вибрации;
• Испытание в рабочем состоянии в течение 2 минут, в процессе которого измеряется сопротивление изоляции мегаомметром. Данный показатель является ключевым среди тех, которые будут вписаны в протокол испытания электроинструмента;
• Замер сопротивления заземления для стационарных установок, замер уровня защиты от молний, что позволяет оценить поведение установки на случай экстремальных условий. Для стационарных установок на предприятии необходимые данные вносятся в журнал ежемесячной проверки исправности электроинструмента. Проверки стационарного оборудования проводятся чаще, чем ручного.

По результатам формируется протокол испытания ручного электроинструмента, образец которого можно посмотреть на нашем сайте. В данный документ вписываются все реальные показатели испытуемого устройства, и дается официальное заключение о его пригодности к работе.

Инструмент, проверка которого показала неудовлетворительный результат, должен быть списан как непригодный к дальнейшей эксплуатации, на него составляется акт испытания электроинструмента и акт на списание.

Такой инструмент использоваться больше не может и является опасным по ряду причин: высокий шанс возгорания, ненадёжность крепления деталей и прочее.

Причины для списания электроинструмента:

• ремонт экономически нецелесообразен по причине дорогостоящих деталей. В таком случае в журнал проверки и испытания электроинструмента сотрудник заносит данные о примерной стоимости ремонта инструмента;
• ремонт невозможен по причине отсутствия деталей на рынке;
• инструмент не подлежит восстановлению.

На каждый электроинструмент должен быть свой протокол проверки электроинструмента согласно его заводскому номеру.

Компания «СтандартСервис» на протяжении долгих лет специализируется на проверке ручного и стационарного электрооборудования, наши эксперты с радостью протестируют ваше оборудование, и предъявят все необходимые документы в кратчайшие сроки.

Компания «СтандартСервис» предоставляет услуги по всей России.
