Более крупные банки применяют для фиксации и хранения кусочков тканей в фиксирующих жидкостях, обработки предметных стекол, приготовления нейтрального формалина и пр.

Вместо банок с притертыми пробками можно использовать небольшие хозяйственные банки с жестяными завинчивающимися крышками разного объема.

БЮКСЫ—небольшие круглые стеклянные стаканчики различного диаметра и высоты с шлифованными крышками БИОЛОГИЧЕСКИЕ СТАКАНЧИКИ—круглые , овальные или четырехугольные ( как и высокие бюксы) применяют для проводки гистологических срезов, монтированных на предметных стеклах.

Для придания устойчивости и обеспечения порядка в расстановке их помещают в специальные стойки, изготовленные из дерева или пластмассы, по несколько штук в ряд в зависимости от методики обработки.

ЧАШКИ ПЕТРИ—широкие, плоские стеклянные чашки с крышками– пригодны для различных манипуляций ( окраска свободно плавающих и наклеенных на предметные стекла срезов, использование в качестве подставок под бюксы и т.д.).

Приготовление гистологических срезов

В фиксируемых тканях за счет физико-химических процессов происходит свертывание (коагуляция) белков и липоидной составляющей.

Это состояние позволяет тканям долго храниться в неизменном виде, без реакции на различные воздействия.

Наиболее популярными фиксаторами можно назвать следующие варианты жидкостей:

1. Спирт (96, 100%).
2. Формальдегид.
3. Осмиевая кислота.

Выше перечислены простые фиксаторы.

Также для фиксации тканей применяются более сложные варианты фиксаторов (растворы):

1. Жидкость Ценкера.
2. Спирт-формол.
3. Двухромовоокислый калий.

В списках указаны лишь некоторые виды применяемых фиксаторов.

Микротом

Для получения срезов нефиксированной ткани, а также в случаях, когда необходимо изучить объект в короткий промежуток времени, используют замораживающие микротомы (рис.2), снабженные замораживающим столиком, на котором укрепляется исследуемый объект.

Для замораживания тканевых блоков применяют также термоэлектрический охлаждающий столик (ТОС-1) с селеновым выпрямителем: электрический прибор, корпус которого имеет рабочую охлаждающую поверхность и штуцеры для подведения воды и электрического тока.

Рис. 2. Замораживающий микротом. следует содержать в чистоте и регулярно смазывать трущиеся поверхности (направляющие станины, резьбовая часть микровинта, направляющая и трущиеся поверхности механизма подъема) вазелиновым маслом.

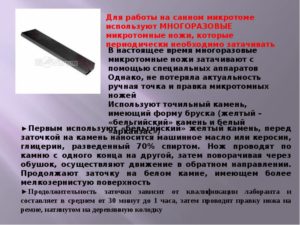

Заточка микротомных ножей

Направляющая, на штифте которой закреплен нож, перемещается по шариковым опорам.

Отсчеты угла правки производятся по шкале. Электродвигатель обеспечивает определенную скорость (1,4 м/с) перемещения ремня. Ширина ремня правки — 60 мм. Масса станка—14,5 кг, габариты — 445X500X160 мм.

В качестве примера зарубежных устройств можно привести автомат для заточки микротомных ножей модели MN-61 японской фирмы «Сакура» [34], исключающий ручной труд и затачивающий микротомные ножи так, что можно получать гистологические срезы толщиной менее 2 мкм.

Время подготовки микротомного ножа удлиняется и увеличивается процент травматизма. (Г.А.Меркулов «Курс патологическая техника» 1969, — с.

89-90) Целью данной полезной модели является сокращение времени при подготовке микротомного ножа к работе.

В результате того, что точильный камень и деревянная колодка с четырехгранными ремнями для правки микротомного ножа надежно фиксируется, что дает возможность избежать травмы, уменьшается время при его подготовке и удается избежать опасности возможного повреждения лезвия ножа и самого ремня.

Поставленная цель достигается тем, что данное фиксационное устройство надежно фиксирует либо точильный камень, либо деревянную колодку с четырехгранными ремнями для правки микротомного ножа. Фиксационное устройство для подготовки микротомного ножа (рис.

1) представляет собой деревянную доску (7), толщиной 1,8 см (6), длиной 73 см (4), шириной 7 см (5).

Фиксационное

устройство для заточки микротомных ножей

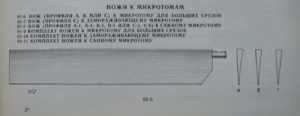

Ножи бывают различной длины — от 8 до 25 см.

Наиболее близким техническим решением является станок для заточки режущих элементов /а.с. N 1274908, B 24 B 3/36, опубликованное 07.12.86, бюл. N 45/, содержащий дисковый притир, приводы вращения, колебательного движения и механизм установки микротомного ножа.

Однако он имеет существенные недостатки, заключающиеся в том, что разные участки ножа точатся в разных условиях: один конец при движении притира навстречу лезвию, другой — при движении от лезвия, а середина — вдоль лезвия.

Поэтому неодинаковой будет и острота режущей кромки, причем при движении притира от лезвия неизбежно образование заусенца на режущей кромке, который ее основательно затупляет.

Затачиваемая кромка расположена по хорде дискового притира, поэтому на его поверхности вырабатывается кольцевая впадина, что приводит к непрямолинейности лезвия /выпуклости/, а правка притиров на станке не предусмотрена.

zakondostatka.ru

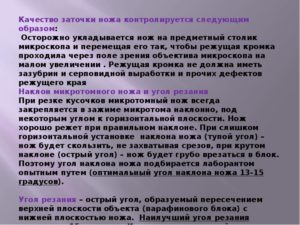

4 Предпосылкой для получения хороших гистологических срезов служит правильный выбор угла наклона ножа и угла резания. Под углом наклона понимают угол, образуемой нижней поверхностью ножа с плоскостью резания.

Наилучший считается такой угол наклона, при котором плоскость заточки ножа расположена параллельно верхней поверхности блока. Обычно он равен .

Если нож установлен так, что угол наклона больше оптимального, то срез будет крошиться, если меньше – резка невозможна, так как лезвие ножа будет лишь скользить по поверхности блока.

Под углом резания подразумевают угол между длинной осью ножа и воображаемой линией, идущей через центр блока параллельно движению салазок, несущих нож.

Величина угла резания зависит от свойств обрабатываемого материала: чем он мягче, тем угол меньше, и, наоборот, чем тверже, тем угол больше. При косом расположении ножа уменьшается сопротивление его режущего края поверхности блока, что облегчает резку мягких блоков.

Микротом МС-2 Микротом санный, с подвижным ножом (документация)

Министерство здравоохранения СССР
завод медицинской аппаратуры

Издательство «ПРАПОР» Харьков 1966

Микротом санный предназначен для получения срезов растительных и животных тканей, залитых в парафин или целлоидин.

Техническая характеристика

1. Толщина срезов, мк… От 3 до 30.

2. Интервал изменения толщины срезов, мк… 1.

3. Наибольший размер блока с объектом для срезов, мм… 36×42.

4. Габаритные размеры, мм:   — длина… 470;   — ширина… 258;

  — высота… 234.

5. Вес прибора без принадлежностей, кг… 21.

Комплектность

В каждый комплект микротома должны входить:

1. Микротом санный (без сменных частей) , шт… 1

2. Описание и инструкция по эксплуатации, шт… 1

Сменные части

3. Нож 250X40 МРТУ 42-561-64, шт.. 2

4. Нож 180X40, МРТУ 42-561-64, шт.. 2

Запасные части и принадлежности

5. Обушок длиной 250 лш, МРТУ 42-561-64, шт.. 2

6. Обушок длиной 180 мм, МРТУ 42-561-64, шт.. 2

7. Ручка для ножей, МРТУ 42-561-64, шт.. 2

8. Ремень трехсторонний, длиной 300 мм для правки ножей, шт.. 1

9. Паста (тюбики) для правки ножей, шт.. 2

10. Чехол, шт.. 1

Микротом санный (рис. 1 и 2) представляет собой настольный прибор, состоящий из следующих основных частей: станина, механизм микроподачи, механизм подъема объекто-держателя, зажим для блоков, суппорт с ножедержателем.

Станина 5, отлитая из чугуна, имеет в верхней части паз с плоскими направляющими, по которым перемещается суппорт 14 с ножедержателем 13. На передней поверхности расположены наклонные направляющие. В них перемещается механизм подъема объектодержателя.

На торцовых стенках станины предусмотрены специальные отверстия для переноски микротома. В станине микротома смонтирован механизм микроподачи. Автоматическая микроподача осуществляется следующим образом: суппорт 14 в конце холостого хода перемещает шкалу 15 и связанный с нею шток 25.

На штоке укреплена собачка 23, которая поворачивает храповик 24. Храповик, через пару конических шестерен, передает вращение микровинту 6. Микровинт через разъемную гайку 7 перемещает по наклонным направляющим ползушку 8 и связанный с ней механизм подъема объектодержателя.

При обратном ходе суппорта пружина 26 возвращает шток 25 и шкалу 15 в исходное положение.

Основными частями механизма подъема объектодержателя является корпус 9 и трехгранная призма 10. Регулировка объекта по высоте относительно кромки ножа осуществляется рукояткой 11 и фиксируется в необходимом положении рукояткой 4.

Суппорт 14 перемещается по направляющим станины вручную, при помощи ручки 18. В верхней части суппорта имеется паз для крепления ножедержателя. Ножедержатель может быть установлен под любым углом в горизонтальной плоскости, а нож при помощи рукоятки 19 может быть установлен под углом от 0° до 15° к горизонтальной плоскости.

Зажим 21 для блоков устанавливается в отверстие призмы и закрепляется рукояткой 12. Закрепленный в зажим блок с объективом может быть выставлен под нужным углом рукоятками 2 и зафиксирован рукоятками 3.

Между зажимом и призмой механизма подъема находится лоток 20 для сбора жидкости.

Инструкция по эксплуатации

Подготовка к работе

1. Полученный микротом очистить от пыли и антикоррозийной смазки, протереть насухо чистой ветошью.

2. Нанести на направляющие всех узлов и микровинт б тонкий слой смазки ВНИИНП 401, костного или вазелинового масла.

3. Разъединить микровинт 6 с разъемной гайкой 7 и передвинуть механизм подъема объектодержателя по наклонным направляющим станины в крайнее правое положение.

4. Установить объектодержатель в отверстие призмы, предварительно одев на его ось лоток для сбора жидкости 20 и закрепить рукояткой 12.

Порядок работы

1. Блок с объективом закрепить в зажиме 21. Установить зажим с объектом в необходимом положении путем поворота рукояток 2 и зафиксировать рукоятками 3.

2. Установить нож в паз ножедержателя и закрепить винтами 22. Качество срезов во многом зависит от оптимальных углов:

а) угла поворота ножа в ножедержателе;

б) угла расположения ножа относительно направляющих станины.

Для поворота ножа в ножедержателе на требуемый угол необходимо отпустить винты 22, крепящие нож, после чего вращением рукоятки 19 добиться требуемого положения ножа и закрепить винтами 22 окончательно.

Для поворота ножедержателя с закрепленным ножом относительно направляющих станины необходимо ослабить крепление ножедержателя, отпустив рукоятку 17, повернуть ножедер-жатель на требуемый угол и закрепить рукояткой 17.

3. Установить толщину среза, для чего необходимо отпустить рукоятку 16 и передвинуть шкалу 15 на соответствующее число делений (цена одного деления соответствует 1 микрону) и закрепить.

Рукояткой 11 поднять объектодержатель на высоту режущей кромки ножа и закрепить рукояткой 4.

4. Произвести несколько срезов для выравнивания поверхности срезов тканей.

Уход

Уход за микротомом сводится, главным образом, его в чистоте и к своевременной смазке трущихся поверхностей.

Смазка трущихся частей производится исключительно нейтральным костным, вазелиновым маслом или смазкой ВНИИНП 401.

Наиболее частой смазки требуют следующие узлы и детали: направляющие станины; резьбовая часть микровинта; направляющая и трущиеся поверхности механизма подъема.

Ножи после работы необходимо очистить и протереть. По мере затупления ножи надо точить и править. Качество получаемых срезов зависит, в основном, от правильной заточки и правки ножей.

В целях предохранения ножей от коррозии во время длительного хранения их следует смазать маслом и завернуть в парафинированную бумагу.

Хранить ножи только в соответствующем футляре.

В случае возникновения других неисправностей в работе микротома, ремонт и наладка должна производиться опытным специалистом.

НеисправностьПричиныСпособ устранения

Тугое и неравномерное движение суппорта	1. Загрязнение направляющих2. Отсутствие смазки	Протереть направляющие насухо и смазать тонким слоем костного или вазелинового масла
Тугой ход механизма подъема столика	1. Загрязнение направляющих2. Тугая затяжка или ослабление регулировочных винтов призмы	Протереть направляющие насухо и смазать тонким слоем костного или вазелинового маслаослабить или подтянуть винты 27
Тугой ход гайки микровинта	Загрязнение резьбы	Снять гайку, прочистить и промыть резьбу, вытереть ее насухо и смазать резьбу тонким слоем вазелинового масла

Гарантийный срок

Гарантийный срок 1,5 года, при условии хранения и эксплуатации изделия в соответствии с инструкцией завода-изготовителя.

Начало гарантийного срока исчисляется со дня получения изделия потребителем (больницей, клиникой и др.), но не позднее 6 месяцев со дня отгрузки изделий заводом-изготовителем.

В случае обнаружения дефектов во время гарантийного срока необходимо обратиться в мастерскую по ремонту медицинской аппаратуры. Кроме мастерских, потребитель может обратиться на завод по адресу: Харьков, ул. Шевченко № 20, Завод медицинской аппаратуры.

Пересылка изделий, подлежащих гарантийному ремонту, производится за счет завода-изготовителя.

Список мастерских гарантийного ремонта

• 1. Архангельск, наб. Ленина № 53, фл. 1, ремонтно-монтажная мастерская медицинского оборудования.
• 2. Воронеж, ул. Ф. Энгельса № 91, ретгеновская ремотно-монтажная мастерская Воронежского облаптекоуправления.
• 3. Горький, 2, ул. Канавинская, № 9, мастерская медицинского оборудования.
• 4. Киев, 52, ул. Январская № 1, мастерская по ремонту медаппаратуры Киевского облздравотдела.
• 5. Ленинград, К-9, ул. Комсомола № 4, ремонтно-монтажная мастерская Леноблздравотдела.
• 6. Львов, 17, ул. Маяковского № 16, мастерская Львовского облздравотдела.
• 7. Магадан, ул. Нечаевская № 40, рентгенмастерская при Магаданской областной больнице.
• 8. Москва, И-110, ул. Щепкина 61/2, Московский электромеханический завод.
• 9. Новосибирск, Красный пр. № 11, ремонтно-монтажная мастерская облздравотдела.
• 10. Пермь, пос. Балатово, Таллинская № 15, Пермская областная рентгеновская ремонтно-монтажная мастерская.
• 11. Ростов н/Дону, пр. К. Маркса № 105, ремонтно-монтажная мастерская Ростовского облздравотдела.
• 12. Саратов, ул. Комсомольская № 45, ремонтно-хирургическая мастерская Саратовского облаптекоуправления.
• 13. Ставрополь-краевой, ул. Дзержинского № 127, Ставропольская краевая ремонтно-монтажная мастерская райздравотдела.
• 14. Таллин, ул. Луха № 34, мастерская по ремонту. врачебного оборудования и медицинской аппаратуры.
• 15. Южно-Сахалинск, ул. Предгорная № 430, мастерская по ремонту медицинской аппаратуры.
• 16. Ярославль, ул. Некрасова № 44, мастерская по ремонту медицинского оборудования и инструментов.
• 17. Ташкеннт, Луначарское шоссе, проезд Владимирского, 2, «Узмедтехника».
• 18. Кемерово, ул. Красная, 16, мастерская по ремонту медаппаратуры.
• 19. Казань, ул. Нариманова, 88, мастерская по ремонту медоборудования.
• 20. Кишинев, ул. Толстого, 63, мастерская по ремонту медтехники.
• 21. Владивосток, ул. Электрозаводская, 5, мастерская по монтажу, ремонту и техническому обслуживанию медтехники.
• 22. г. Одесса; ул. Бондарева, 30, мастерская по ремонту и монтажу медтехники.
• 23. г. Фрунзе, 2-я Алмаатинская, 49, завод по ремонту медтехвики.
• 24. Калининград, ул. Барнаульская, 26, ремонтно-монтажная мастерская медоборудования.
• 25. Брянск, ул. Советская, 6, мастерская по ремонту и монтажу медоборудования.
• 26. Минск, ул. Ботаническая, 20, республиканская мастерская по ремонту медоборудования.

Ответственный за выпуск В. Г. Андреев

Издательство «ПРАПОР». Харьков, ул. Дзержинского, 3.

Подписано к печати 27/I — 1967 г. Формат 60 Х 90 1/16.
Объем 0,75 п. л., уч.-изд. л., 0,6. Заказ 3653. Тираж 3000.

Харьковская типография № 16 Областного управления по печати Харьков, Университетская, 16.

См. также: Микротом для парафиновых срезов МПС-2.

главная · контакты · форум · книги

Page 3

Микроскоп школьный ШМ-1 (Школьный микроскоп ШМ 1)  Микроскоп МУ (Упрощенный биологический микроскоп МУ (МБУ), 1957)  Микроскоп МБР-1 (Микроскопы биологические рабочие МБР-1 и МБР-1А, ЛОМО)  Микроскоп МБИ-3 (Микроскоп исследовательский биологический)  Микроскоп МБИ-6 (Микроскоп биологический исследовательский)  Микроскоп МБИ-11 (Универсальный исследовательский микроскоп МБИ 11)  Микроскопы БИОЛАМ (Микроскопы биологические серии «БИОЛАМ 70», ЛОМО)  Микроскоп МБС-2 (Микроскоп стереоскопический с универсальным штативом)  Microscope MST 131 (Stereoscopic microscope MST-131, PZO)  Микроскоп МБС-9 (Микроскоп стереоскопический)  Микроскоп МБС-10 (Микроскоп стереоскопический)  Стереомикроскоп МССО (Микроскоп стереоскопический)  Микроскоп BIOLAR (Поляризационно-интерференционный микроскоп, PZO)  Микрофот MIKROPHOT D16B (Микроскоп со встроенным фотоаппаратом, ROW Rathenow)  Микроскоп люминесц. МЛ-2 (Люминесцентный микроскоп)  Микроскопы ЛЮМАМ (Люминесцентные микроскопы серии «ЛЮМАМ»)  Объект-микрометр ОМ-О (Объект-микрометр, 0.01 мм)  Окуляр-микрометр МОВ-1 (Окулярный винтовой микрометр МОВ-1-15х)  Фотометр. насадка ФМЭЛ-1 (Насадки фотометрические люминесцентные ФМЭЛ-1 и ФМЭЛ-1А, ЛОМО)  Микрофотонасадка МФН-12 (Насадка для микрофотосъемки)  Фазовый конденсор КФ-4 (Устройство для наблюдения методом фазового контраста, ЛОМО)  Фазовый конденсор КФ-5 (Устройство для наблюдения методом фазового контраста, ЛОМО)  KF·KFA·KFP·KFS·KFZ (Phase-Contrast Equipment, PZO Poland)  Осветитель ОИ-18А (Осветитель люминесцентный)  Осветитель ОИ-21 (Осветитель отраженного света)  Препаратоводитель СТ-12 (Съемная насадка для перемещения препарата)  Конденсор ОИ-13 (Конденсор темного поля ОИ-13, ЛОМО)  Микроскоп Leica CM E (Тринокулярный современный микроскоп, Leica Microsystems Inc.)

Приготовление гистологических срезов

Изучение патологических процессов на клеточном и тканевом уровне производится при помощи микроскопических исследований. Гистологический метод исследования необходим для изучения строения и функции клеток в состоянии нормы, патологии и экспериментальном периоде. Для гистологического исследования берутся элементы тканей и органов. Толщина исследуемого образца не может превышать 1 см3.

Образцы тканей могут браться у человека сразу после смерти (чем быстрее, тем лучше) – аутопсия. Также материал может браться во время операции или непосредственно в диагностических целях при помощи специальных инструментов – биопсия.

Приготовление образцов

Приготовление образцов происходит в несколько этапов:

• Фиксация материала.
• Приготовление среза.
• Процесс окрашивания среза.

Суть фиксации материала заключается в остановке естественных процессов в тканях и клетках. Это необходимо для того, чтобы во время купировать процесс гниения и ферментативные изменения в структуре тканей.

В фиксируемых тканях за счет физико-химических процессов происходит свертывание (коагуляция) белков и липоидной составляющей. Это состояние позволяет тканям долго храниться в неизменном виде, без реакции на различные воздействия. Проще говоря, фиксация тканей проводится с целью сохранения прижизненной структуры биологического материала.

Для фиксации тканей применяются специальные жидкости (фиксаторы). Наиболее популярными фиксаторами можно назвать следующие варианты жидкостей:

• Формальдегид.
• Спирт (96, 100%).
• Осмиевая кислота.

Выше перечислены простые фиксаторы. Также для фиксации тканей применяются более сложные варианты фиксаторов (растворы):

• Спирт-формол.
• Жидкость Ценкера.
• Двухромовоокислый калий.

В списках указаны лишь некоторые виды применяемых фиксаторов. Продолжительность необходимого для фиксации образцов тканей периода может варьироваться от нескольких часов до суток.

Длительность зависит от особенностей исследуемых образцов и типа выбранного фиксатора. После того как этап фиксации пройден необходимо произвести промывку материала (в течение нескольких часов) в проточной воде.

Это делается для того чтобы освободить образцы от излишков фиксирующей жидкости и осадочной взвеси.

Мутные непрозрачные образцы не подходят для исследования. Такие кусочки материала не позволят получить необходимую информацию.

Перед тем как приступить к одному из главных этапов – осуществлению среза, образцы промываются чистой водой в течение нескольких часов. Далее, материал подвергается процессу обезвоживания.

Обезвоживание осуществляется при помощи проведения тканевого образца через спирты возрастающей крепости. Этот этап длительный. В каждом спирте кусочки материала находятся от 2-3 часов до суток.

После обезвоживания проводится заливка образцов. Этот этап необходим для уплотнения тканей и получения качественных блоков для исследования. Уплотнение проводится путем замораживания (срочная биопсия) или путем заливки парафином или целлоидином.

Заливка парафином — достаточно длительная процедура (от 24 часов и дольше). Такой вариант уплотнения образцов используется для осуществления исследования в обычном режиме. Для лучшей визуализации отдельных структур тканей срезы окрашивают.

Для окрашивания применяют специальные гистологические красители (кислые, основные, специальные).

Подготовленные к изучению образцы исследуют при помощи специального микроскопа.

Прежде чем приступить к изучению гистологического препарата необходимо убедиться, что последний полностью соответствует ряду обязательных требований:

• В материале должны быть сохранены прижизненные структуры.
• Срез должен быть тонким и прозрачным.
• Структуры, которые требуется подвергнуть изучению должны быть четко визуализированы за счет окрашивания.
• Препараты должны иметь длительный срок хранения.

При качественном приготовлении препарата достичь соответствия всем перечисленным требованиям достаточно просто. Однако нельзя исключить возможность возникновения небольших погрешностей. Если вовремя распознать некоторые виды неточностей, купировать брак, создать качественный материал вполне возможно.

Самыми распространенными погрешностями при приготовлении срезов можно назвать следующие варианты:

• Крошение среза.
• Выпадение материала из парафиновой массы.
• Невозможность нарезки материала.
• Разрыв материала.

Те или иные погрешности могут возникать по разным причинам. Иногда в основе нарушения качества образца лежат ошибки во время изготовления. Для устранения каждой погрешности предусмотрены определенные алгоритмы действий.

Методы гистологического исследования

Для осуществления микроскопического исследования необходимы тонкие кусочки материала. Ширина таких кусочков измеряется в микрометрах. Для удобства получения таких срезов используются специальные приборы – микротомы. Конструкция этого прибора предусматривает возможность получения срезов толщиной 5-10 микрометров.

Основным методом исследования в гистологии является микроскопия. При помощи микротома можно изготавливать тончайшие срезы, подходящие для проведения микроскопических исследований. Получение среза происходит за счет движения ножа в одном направлении. Толщина среза задается на этапе срабатывания механизма подъема.

Для изготовления срезов из материала, залитого парафином или целлоидином, используют радиальный, ротационный или санный микротом.

Для получения среза с растительных или животных тканей могут применяться специальные замораживающие микротомы. Для микроскопического исследования используется несколько методов приготовления срезов. Для каждого из методов выбираются определенные виды микротомов и применяются определенные четкие алгоритмы действий.

Гистологические срезы бывают:

• Ступенчатые.
• Серийные.
• Горизонтальные.

Могут производиться срезы фиксированного и нефиксированного материала. Все зависит от характера исследуемых тканей и основных целей проведения означенного исследования. Также в гистологии существуют другие методы приготовления срезов.

Микротомы и их применение

Как уже было сказано выше, срезы в гистологии создаются при помощи специального устройства – микротома. В самом названии заложена расшифровка предназначения прибора – micros (маленький), tome (рассечение). Одним из самых используемых можно назвать санный микротом.

Название прибора произошло от принципа работы механизма, который базируется на подаче ножа с зажимом при помощи специальных салазок. Санный микротом предназначен для осуществления парафиновых срезов.

Как правило, такой прибор работает с одноразовыми лезвиями или кассетами. Такой высокоточный микротом состоит из станины, механизма микроподачи, подъемного механизма, зажимов для блоков, ножедержателя.

Такой аппарат позволяет изготавливать срезы толщиной от 0,5 до 60 микрометров. Санный микротом отличается высокоточной регулировкой толщины среза. Функция подачи материала может быть механической или ручной. Данный прибор предназначен для осуществления рутинных исследований в области медицины, ботаники и биологии.

Ротационный микротом — прибор с неподвижным ножом и подвижным столиком. В приборе предусмотрена моторизованная подача образца. Этот микротом предназначен для использования в гистологической лаборатории для проведения исследований, направленных на решение гистологических и гистопатологических задач.

Для получения срезов с нефиксированных тканей или в тех случаях, когда необходимо срочное проведение исследования используются замораживающие микротомы. Такие приборы снабжены замораживающим столиком, на котором и закрепляется исследуемый образец.

Главным правилом успешного получения гистологического среза при помощи микротома является правильный выбор угла наклона ножа и угла сечения. Наилучшим углом наклона является тот, при котором плоскость лезвия находится параллельно верхней части блока.

Если выбрать угол наклона больший, чем требуется, образуется риск, что срез будет крошиться. При меньшем угле наклона лезвие будет скользить по поверхности материала.

Получение требуемого результата при таком положении ножа невозможно. Величина угла сечения зависит от характера исследуемого материала. Чем образец мягче, тем меньше будет угол резания.

При обработке мягких блоков неплохим вариантом считается косое расположение ножа.

Резание на микротоме

Для приготовления срезов с парафинированных объектов или образцов, обработанных целлоидином, опять же чаще всего используют ротационный микротом.

Сначала блок подвергают обрезке. Это необходимо для устранения свободного парафина или другого уплотнителя. Если эту процедуру не произвести, срез может получиться неравномерным, морщинистым и, как следствие, малоинформативным. Также сморщивания можно избежать при помощи охлаждения исследуемого материала.

Далее, парафиновый блок прочно закрепляется в зажиме. Предварительно необходимо выверить правильный угол расположения ножа и выбрать необходимый угол резания. После этого нужно используя регулировку механизма подачи, установить блок так, чтобы его поверхность находилась от лезвия ножа на расстоянии 0,5-1 мм.

После осуществления подгонки проводится установка микрометрической шкалы для получения первых толстых срезов. После этого производится моделирование блока (срезка излишков парафина, предание прямоугольной формы). Заключительным этапом является выставление микрометрической шкалы на задуманную толщину и осуществление окончательной резки материала.
