Как правильно подключать котел подогрева двигателя без помпы

Предпусковые подогреватели двигателя 220В с помпой — 2018-2019 года

Проблема износа двигателя – одна из самых главных головных болей каждого автовладельца. Особенно сильно на срок службы силового агрегата влияет запуск в зимнее время года, когда из-за мороза мотору требуется гораздо больше сил, чтобы начать работу.

Для того, чтобы предотвратить печальный исход достаточно использовать предпусковой подогреватель двигателя 220В с помпой. Однако, не все знают – какая модель лучше и почему.

Для того, чтобы помочь вам разобраться с этим, мы создали свой рейтинг, в котором представлены лучшие модели из имеющихся на рынке.

№7 — Simate (Симат) (КНР)

Открывает наш список продукт, созданный азиатскими инженерами — Simate (Симат). Он довольно прост в установке, в прочем, как и большинство остальных электрических подогревателей для автомобиля.

Недорогая в ценовом плане (от 1500 рублей) модель оснащена эффективно помпой, которая обеспечивает эффективную прокачку и, как следствие, подогрев охлаждающей жидкости. При этом не играет роли, в каком автомобиле вы используете подогреватель – в легковом или грузовом.

Прибор укомплектован специальным терморегулятором и защитой от перегрева, таким образом срок его службы значительно выше, чем у конкурентов. Тоже самое можно сказать и про безопасность эксплуатации.

№6 — Hot Start (США)

Американская компания Hot Start является одним из лидеров на рынке и уже в течении 75 лет известна тем, что выпускает только лучшие предпусковые подогреватели двигателя 220В с помпой.

Продукция фирмы способна снизить затраты автолюбителя на топливо, ГСМ и различные ремонтные услуги, поскольку она существенно увеличивает сроки службы мотора.

Каждая, без исключения, модель выполнена в соответствии с мировыми стандартами и сертифицирована по ISO 9001, что гарантирует качество исполнения и высокий уровень безопасности. Купить прибор можно по цене от 2000 рублей, и за свои деньги это отличный выбор.

№5 — Старт-Турбо (Россия)

Продукт российского производства не может похвастаться простотой установки и для качественного монтажа неопытному автовладельцу придётся обратиться за помощью в специальный центр. Однако, этот недостаток полностью компенсируется отличными техническими показателями подогревателя и его надежностью.

Например, антифриз подогревается вплоть до 49 градусов, после чего происходит экстренное отключение до падения температуры. Существенно уменьшается время, необходимое автомобилю для запуска, а после него отсутствуют различные шумы и неполадки, которые знакомы каждому водителю.

Даже зимой в первое время после запуска машина будет ехать на достойном уровне тяги. Цена начинается от 1800 рублей.

№4 — Лунфей

Вопреки многим отрицательным отзывам, продукция компании Лунфей является одной из самых популярных на рынке.

Мнения пользователей разошлись – одни хвалят показатели эффективности и демократичную цену, другие наоборот – сетуют на частый брак и различные неисправности. Таким образом, покупая прибор, не знаешь – повезёт тебе или нет.

Однако, стоит отметить, что в случае, если удача всё-таки будет на вашей стороне – вы получите в своё распоряжение один из лучших подогревателей на рынке.

Питание происходит посредством подключения к обычной электросети 220В, при этом присутствует небольшой недочет – шнур модели коротковат, поэтому придётся раскошелится на дополнительный удлинитель.

Вопрос габаритов отпадает – Лунфей одинаково удачно можно использовать, как для легковых автомобилей, так и для грузовых. В магазинах цена данного подогревателя обычно равна 4300 рублям.

№3 — Атлант (Россия)

Бронзовым призёром нашего рейтинга стал ещё один продукт отечественных инженеров — электрический предпусковой подогреватель двигателя Атлант. Собран он, надо сказать, достаточно надежно и прочно.

Если разобрать прибор можно обнаружить, что между контактами расположены прокладки, предотвращающие риск коротких замыканий. Все материалы корпуса качественные и не хлипкие. Провода состоят из меди, а рамка моторчика из металлических пластин.

Нагревательный элемент представляет собой монолитную пластину с продольными ребрами.

В работе Атлант показывает себя достойно – нагрев происходит быстро, благодаря чему срок, необходимый машине для запуска снижается в 2-3 раза. После старта авто едет уверенно и тихо.

Именно это и стало причиной того, что отечественный продукт собрал в свой адрес так много хвалебных отзывов. Если вы ищите достойный подогреватель, то Атлант – оптимальный выбор.

Купить его можно по цене в 3150 рублей.

№2 — Северс+ — (Россия)

Предпусковой подогреватель «Северс» является гордостью российских инженеров, которым удалось создать по-настоящему успешный продукт, представляющий собой идеальное сочетание цены и качества.

Прибор встраивается в систему охлаждения автомобиля и при подключении в сеть, ТЭН, который расположен в корпусе, начинает прогревать циркулирующий антифриз. Одновременно с этим, запускается и циркуляционный насос, прокачивающий прогретую жидкость через систему охлаждения.

Когда требуемая отметка температуры достигнута, автоматически срабатывает терморегулятор, отключающий ТЭН и насос. Как только показатель снижается ниже установленной отметки, происходит повторный запуск. Это приводит к тому, что температура ОЖ всегда находится в заданном диапазоне.

Согласно замерам, через полчаса работы подогревателя, температура охлаждающей жидкости составляет 70 градусов — а это очень много в сравнении с конкурентами. Мощность прибора: 2кВт. Что касается цены, то тут все довольно демократично – 2100 рублей.

№1 — OWL

Возглавил наш рейтинг результат трудов немецких инженеров – подогреватель OWL. Он собран крайне надежно, все комплектующие максимально качественные и оснащены необходимыми средствами безопасности.

За счёт компактных габаритов, а именно малой ширине тела между штуцерами в 3.5 см, установить его можно прямо на шланги, не прибегая к помощи адаптеров. кронштейнов и тройников.

OWL подходит для любых транспортных средств и двигателей.

Установка прибора не составит труда даже начинающему автовладельцу. Это огромное преимущество модели перед отечественными устройствами. OWL оснащен встроенным термостатом, который отключает систему подогрева по достижению температуры в 600C.

1 кВт многими экспертами были названа оптимальной, поскольку при таких значениях тепло от жидкости распространяется в блоке цилиндров достаточно медленно, чтобы не спровоцировать резкие перепады температуры и локальное закипание антифриза в тех местах, где происходит его контакт с ТЭНом. Назвать доступной эту модель нельзя, всё-таки её цена составляет около 7000 рублей, но это обусловлено достойным уровнем надежности и хорошими показателями в работе.

Как правильно подключать котел подогрева двигателя без помпы

Последующая установка дополнительного органа управления, обеспечит принудительное включение котла и помпы, таким образом, из догревателя получится полноценный подогреватель. Например, на фото выше показан образец установки помпы на автомобиль Toyota Prado 150 2020 г/в оснащённый штатным подогревом двигателя.

В конкретном случае с её помощью обеспечивается циркуляция, а в качестве внешнего устройства для запуска подогрева двигателя была использована автосигнализация с использованием технологии бесключевого автозапуска.

Такое сочетание компонентов позволяет обеспечить запуск автомобиля на прогретом двигателе.

При помощи одной команды с мобильного приложения включается подогреватель, а при достижении рабочей температуры заводится двигатель и активируется климат контроль.

Такой алгоритм работы позволяет избежать холодного запуска двигателя и максимально быстро прогреть салон. В летний период времени, возможно, использование автозапуска без активации предпускового подогревателя.

Установка предпускового подогревателя двигателя 220В

В любом случае данная аппаратура нуждается в подключении к бытовой электросети.

Часто она используется на крытых платных парковках или в персональном гараже. Реже открытые парковки имеют вынесенные стационарные стойки с розетками. Изделия, выпущенные популярными производителями, имеют высокую степень защиты.

Правильный выбор изделия Перед тем как установить подогреватель двигателя 220В, необходимо определиться с его параметрами. Ориентироваться в такой ситуации нужно на наличие/отсутствие помпы и на мощностные характеристики конкретного изделия.

Последние подбираются в соответствии с объемом мотора.

Общими для всех конструкций являются такие плюсы:

Лучшие предпусковые подогреватели двигателя 220В с помпой

При этом не играет роли, в каком автомобиле вы используете подогреватель – в легковом или грузовом. Прибор укомплектован специальным терморегулятором и защитой от перегрева, таким образом срок его службы значительно выше, чем у конкурентов.

Тоже самое можно сказать и про безопасность эксплуатации.

Предпусковой подогреватель двигателя Simate Американская компания Hot Start является одним из лидеров на рынке и уже в течении 75 лет известна тем, что выпускает только лучшие предпусковые подогреватели двигателя 220В с помпой. Продукция фирмы способна снизить затраты автолюбителя на топливо, ГСМ и различные ремонтные услуги, поскольку она существенно увеличивает сроки службы мотора.

Каждая, без исключения, модель выполнена в соответствии с мировыми стандартами и сертифицирована по ISO 9001, что гарантирует качество исполнения и высокий уровень безопасности.

Купить прибор можно по цене от 2000 рублей, и за свои деньги это отличный выбор.

Как установить предпусковой подогреватель двигателя 220 В

А заодно – об особенностях эксплуатации предпускового механизма. Также предоставим видео по установке предпускового подогревателя 220В на авто.

Перед тем как установить механизм на свой автомобиль, следует разобраться в принципе его действия.

Дело в том, что подогреватель нагревает не сам агрегат, а жидкость-антифриз. Устроен он следующим образом: вольфрамовая спираль помещена в специальный блок. Он размещается под двигателем, работает временно, пока не разогреется механизм, и автомобиль не начнет работать в своем обычном режиме.

То есть, устройство выполняет ту же функцию, что и длительный прогрев двигателя, только при этом не затрачивается топливо. Его достаточно просто включить на некоторое время, после чего завести автомобиль и начать движение.

Независимо от того, на бензине или дизеле работает мотор автомобиля, устройство будет одинаково эффективным для обоих типов моторов. Особенно

Электрические предпусковые подогреватели для двигателя 220В – предназначение, выбор и самостоятельная установка

Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время.

Особенно страдают от холодного запуска детали поршневой группы. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C.

Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей

Какие бывают электро подогревы двигателя 220в и виды подогревателей топливной системы дизельного двигателя

Система температуры регулируется автоматическим способом, поэтому такое устройство можно оставлять на всю ночь, не беспокоясь о возможном перегреве.

В целом все очень просто. Однако, давайте, чтобы понять общую сущность работы рассмотрим поближе из чего состоит такая система.

В продаже можно найти несколько видов для подогрева двигателя с помощью 220 вольт.

Какие котлы выбрать?! Данное норвежское устройство хоть и простое, но очень надежное. Подогревательные элементы разрабатываются под многие модели двигателей и устанавливаются в заглушки двигателя.

Процесс работы прост: «кипятильник» — подогревает охлаждающую жидкость, а вместе с ней происходит и нагрев масла. Это устройство может работать даже без модуля управления.

Кто предпочитает комфорт, то может воспользоваться полной комплектацией подогрева Defa и установить: в салон нагревательный модуль, который быстро ; зарядное приспособление на аккумулятор, которое обеспечит полную зарядку батареи на протяжении всей зимы;

Самостоятельная установка подогревателей резервуарного типа, на примере подогревателя Северс

УСТАНОВКА Подогреватель должен быть установлен в горизонтальном положении входным и выходным патрубками вверх.

Подогреватель должен располагаться в максимально низкой точке. Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах (вход подогревателя и выход из подогревателя). Вход подогревателя должен соединяться с нижней точкой системы охлаждения; выход из подогревателя с верхней точкой (см.рис.1 и 5).

Вход в подогреватель НЕ должен располагаться выше точки присоединения к двигателю (рис.2). Выход из подогревателя не должен иметь дугообразных перегибов, в которых может скапливаться воздух, препятствующий циркуляции жидкости (рис.3).

Установка подогревателя на автомобиль ВАЗ

И только после пары попыток, когда масло немного перемешается, а аккумулятор «разогреется», мотор все же удается запустить, но случается это далеко не всегда.

Отметим, что на шансы успешного запуска при морозе влияет также техническое состояние силовой установки и степень его износа.

Но если их перед запуском разогреть, то сопротивления, которое они создают из-за повышенной вязкости не будет, и стартеру значительно легче будет крутить коленчатый вал. Именно в предварительном подогреве мотора состоит и задача подогревателя.

Данное устройство, в принципе, является универсальным, поэтому можно запросто установить предпусковой подогреватель на ВАЗ, УАЗ или любую другую марку авто.

Установка подогрева двигателя 220в своими руками

Также они не предназначены для работы в постоянном режиме. В результате использования дешевых ТЭНов высокие температуры «убивают» антифриз, а точнее его присадки (антикоррозийные, антивспенивающие и т.д.).

В результате чего образуется накипь, отложения, которые постепенно забивают всю систему.

Установка подогревателя Альянс, подробная инструкция и схема подключения

В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В. В таких приборах мощные нагревательные элементы обеспечивают достаточно быстрый прогрев мотора зимой.

При этом часто автомобилисты отдают предпочтение таким устройствам отечественного производства, среди которых и предпусковой подогреватель «Альянс».

Такое решение зачастую обусловлено тем, что отечественные приборы стоят дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель на рынке оборудования для подогрева силовых установок появился достаточно давно, и продукция его пользуется спросом.

Компания предлагает на выбор ряд моделей с разной конструкцией и техническими характеристиками. В большинстве случаем устройства предназначены для использования на отечественных легковых и грузовых авто – ВАЗ, ГАЗ, УАЗ, «ГАЗель» и пр. Но при этом установка подогревателя «Альянс» вполне возможна и на иномарки.

Каталог предпусковых подогревателей этой компании включает в себя модели:

«Альянс-2-ПЦ»

Единственная в перечне модель резервуарного типа, в конструкцию которой входит насос, обеспечивающий циркуляцию охлаждающей жидкости по системе во время работы подогревателя. Благодаря этому обеспечивает более равномерный прогрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность нагревательного элемента составляет 2 кВт;

«Альянс»

Эта модель бывает двух типов – на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но насоса у этой версии нет. Циркуляции жидкости – самотечная;

«Альянс -07»

Горизонтальная модель проточного типа с перпендикулярным расположением выводов.

Предназначена для установки на авто, в конструкции которых используется укороченный патрубок обратки системы охлаждения и угловой подвод подачи антифриза на корпус термостата (ВАЗ классических моделей и некоторые переднеприводные модели).

Мощность нагревательного элемента составляет всего 0,7 кВт, поэтому он больше годиться для поддержания температуры, а не нагрева охлаждающей жидкости;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным положением выводов. Первая версия предназначена для установки на автомобили ГАЗ, вторая же – универсальная и может использоваться на иномарках. Мощность нагревателя – 0,8 кВт;

«Альянс 3»

Горизонтальная модель резервуарного типа с перпендикулярными выводами и мощностью 3 кВт. Этот обогреватель рассчитан на использование с двигателями грузовых авто;

Тип устройства сказывается на принципе работы. Если с резервуарным подогревателем, оснащенным помпой, все понятно – при включении насос обеспечивает циркуляцию, то самотечные следует рассмотреть подробнее, поскольку схема его функционирования достаточно интересна.

Конструкция и принцип работы

Конструкция устройства «Альянс 1,5» состоит из корпуса с двумя выводами – подающим боковым и отводящим центральным. Этот корпус и играет роль резервуара, поэтому внутри него помещен нагревательный элемент.

Выводы ТЭНа проходят через нижнюю крышку, где он подключается к питающему кабелю. Дополнительно в конструкции применяется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел составляет 85 град.

С, а нижний – 50 град. С).

Чтобы обеспечить самотечное движение охлаждающей жидкости, в подводном выводе установлен шариковый клапан.

Работает все так: изначально клапан открыт, поэтому резервуар заполняется антифризом из системы. По мере нагрева ОЖ нагревательным элементом, она начинает расширяться, в результате чего клапан перекрывает подачу.

Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сточный) вывод. Внутри корпуса происходит падение давления и клапан снова открывается, запуская очередную порцию ОЖ.

Что касается проточных моделей, то представляю они собой обычную трубку, в которую установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температуры.

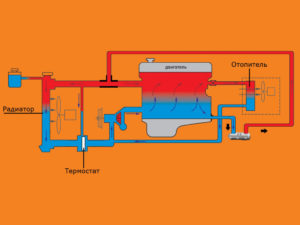

Схемы подключения

Для каждого типа модели имеется своя схема подключения, которой обязательно нужно следовать, иначе циркуляция антифриза не будет обеспечиваться (касается самотечных моделей).

Вариантов врезки подогревателя в систему может быть несколько. К примеру, на некоторых автомобилях используется классическая схема подключения, при которой подача жидкости осуществляется с отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет на верхний патрубок, идущий от радиатора (врезка осуществляется при помощи тройника).

Но чаще применяется несколько другая схема подключения. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров.

Сам датчик затем вкручивается в торец штуцера, а патрубок от подогревателя надевается на боковой вывод тройника.

Что касается проточных моделей, то их монтаж значительно легче, поскольку они просто врезаются в требуемый патрубок системы охлаждения.

В целом проведение монтажных работ трудностей вызвать не должно, поскольку переделывать ничего не нужно, достаточно лишь правильно сделать врезку.

Напоследок немного об эксплуатации устройства. После подключения подогревателя к системе охлаждения сам прибор (резервуарного типа) необходимо закрепить на двигателе (для этого в комплекте имеется кронштейн)

Все патрубки и проводку, идущую от оборудования следует прокладывать так, чтобы они не касались подвижных и сильно разогревающихся в процессе работы силовой установки элементов.

 Все модели «Альянс» хоть и оснащены термостатом, но надеяться только на него не стоит. Поэтому подключать к питанию прибор лучше через переходник с таймером.

Предпусковой подогреватель двигателя 220В с помпой: установка и схема

В зимнее время водителя подстерегает множество проблем. В первую очередь они связаны с плохим запуском двигателя автомобиля. Для того чтобы решить данную задачу, специалисты советуют устанавливать специальные предпусковые подогреватели. Указанные устройства способны не только гарантировать запуск двигателя в любую погоду, но и значительно сокращают выброс выхлопных газов в атмосферу.

Таким образом, у водителя есть возможность позаботиться об окружающей среде. Некоторые модели предпусковых подогревателей за счет своего действия экономят владельцу довольно много топлива. Непосредственно трение между деталями двигателя сильно снижается. Вместе с этим износ важных элементов происходит гораздо медленнее, что положительно влияет на работоспособность всех узлов.

Схема обычного предпускового подогревателя

Схематически предпусковой подогреватель двигателя 220В с помпой можно представить себе в виде трубчатого электронагревателя, который заключен в корпус. В нижней части конструкции располагается маленькая прокладка, которая служит уплотнителем.

Для контроля температуры в системе имеется терморегулятор. Под верхней крышкой устройства также располагается прокладка. Помпа в механизме устанавливается электромагнитная. Под ее основанием имеется резиновое кольцо.

Дополнительно в нижней части устройства установлена крыльчатка, к которой подсоединен фланец.

Как это работает?

Когда предпусковой подогреватель двигателя 220В с помпой подсоединен к системе, на него подается электричество. В результате этого процесса в работу включается трубчатый электронагреватель.

Его основной задачей является повышение температуры тосола. Разогретая жидкость далее поступает в систему охлаждения.

Происходит это при помощи помпы, а также крыльчатки, которая установлена в устройстве.

Таким образом, обеспечивается постоянная циркуляция в системе. Прогревание двигателя при этом происходит медленно и равномерно. Для того чтобы поддерживать оптимальную температуру в системе, имеется терморегулятор. В случае необходимости он способен разомкнуть контакты, и напряжение на трубчатый электронагреватель подаваться не будет.

Правильная установка устройства

Как установить предпусковой подогреватель двигателя? Отвечая на этот вопрос, следует понимать, что многое зависит от его модификации, однако есть общие положения по этому поводу.

В первую очередь важно помнить, что устройство должно соединяться с однофазной сетью. При этом контакт у нее обязан быть заземлен.

Осуществляется это при помощи автоматического выключателя, который имеет защиту от тока.

Учитывая это, во время работы не следует касаться неизолированных участков оборудования. Приступая к установке предпускового подогревателя, важно осмотреть систему охлаждения. Подсоединяться устройство должно со стороны цилиндров.

В этом месте обязан находиться патрубок, диаметр которого составляет 20 мм.

Затем следует уложить прибор в горизонтальном положении. В конечном счете он должен находиться ниже уровня радиатора. Делается это с целью исключения завоздушивания прибора. Место крепления в случае необходимости можно поменять, если воспользоваться дополнительным шлангом.

Как правило, в комплекте к модели он добавляется. После подсоединения устройства его следует зафиксировать к корпусу. В некоторых случаях это сделать довольно проблематично. Однако грубой ошибкой принято считать фиксацию предпускового подогревателя к коллектору глушителя.

В большинстве случаев это является небезопасным и может привести к возгоранию автомобиля.

Комплектация устройства

В стандартном комплекте к предпусковому подогревателю можно найти кронштейны, а также болты. Для лучшей фиксации устройства прилагается промежуточная втулка. Кронштейн, как правило, производителем прикладывается один. Для того чтобы закрепить предпусковой подогреватель двигателя 220В с помпой, в верхней его части имеется два болта, а также гайки.

Для них в комплекте предусмотрен набор шайб, как обычных, так и гроверных. Для того чтобы подсоединить тройник к системе охлаждения, имеются штуцеры. Обычно можно в комплекте встретить сразу запасной. Поставляются они с маркировкой.

Если рассматривать модели с напряжением 220 В, то штуцер должен быть с надписью К14. В данном случае указывается его диаметр. Для того чтобы обезопасить устройства, имеются хомуты. Дополнительно в комплекте можно встретить рукав небольшого размера. В свою очередь, хомуты имеются червячные, а также для стяжек.

Делаются они, как правило, из нейлона и являются довольно эластичными.

От чего зависит мощность предпускового подогревателя?

В первую очередь мощность предпускового подогревателя связывают с предельной частотой устройства. Обычно данный параметр лежит в пределах 50 Гц, однако возможны его отклонения. Дополнительно учитывается диаметр поршня. Его размер в конечном счете влияет на скорость циркуляции потока.

Чем выше рабочая мощность прибора, тем быстрее набирается температура. Обычно в двигателе тосол способен прогреваться до 60 градусов. Среднее время нагрева составляет 3 минуты. В данном случае многое также зависит от места расположения предпускового подогревателя. Как говорилось ранее, он должен быть надежно закреплен и не обдуваться.

Важные параметры устройства

К важным параметрам предпусковых подогревателей следует приписать мощность. Измеряется этот показатель в кВт. Если взять модель с мощностью на уровне 1.5 кВт, то время нагревания тосола будет составлять примерно 3.5 минуты. Если вышеуказанный показатель равняется 2 кВт, то необходимой температуры можно достичь за 3.2 минуты.

При этом учитывается род тока, а также предельная частота, которая измеряется в Гц. От нее зависит температура срабатывания терморегулятора. Показатель циркуляционного потока измеряется в литрах за секунду.

Он во многом связан с диаметром входного, а также выходного отверстия. В среднем патрубки изготовляются с размером 12 мм. При этом габариты самого устройства могут сильно отличаться.

В среднем длина предпускового подогревателя составляет 150 мм, ширина — 90 и высота — 90 мм.

Дополнительно потребитель из параметров обязан проверить вилки. Если говорить о российских производителях, то они оснащают свои модели по евростандартам. В среднем масса устройства колеблется в районе 1 кг.

Обойдется хороший предпусковой подогреватель двигателя 220В с помпой покупателю в 4 тыс. руб.

Схема предпускового обогревателя «Вебасто»

У модели «Вебасто» имеется стандратная установочная схема. Предпусковой подогреватель двигателя в центральной части имеет трубчатый электронагреватель. Для его соединения с крыльчаткой устанавливается специальная втулка. Терморегулятор в данном случае находится в верхней части конструкции. Подача топлива осуществляется со стороны цилиндров.

Таким образом, циркуляционный поток устройства довольно высокий. Основная камера прибора изготавливается из нержавеющей стали, поэтому температуру держит высокую. Под блоком управления имеется помпа. В результате можно регулировать мощность предпускового подогревателя.

Устройство модели «Вебасто 220В»

Предпусковой подогреватель двигателя Webasto 220В от прочих устройств отличается объемным теплообменником. Располагается он сразу над трубчатым электронагревателем. В данном случае поршень имеется небольшого диаметра. Однако крыльчатка места занимает много. Подача топлива в систему регулируется при помощи специального датчика.

Для того чтобы изменять предельную температуру жидкости, имеется блок управления. В этом плане многие модели оснащены системой самодиагностики. Дополнительно предпусковой подогреватель двигателя Webasto 220В выпускается с вентиляторами. В данном случае они справляются с перегреванием основной камеры устройства.

Как устанавливать модели «Атлант»?

Для того чтобы правильно установить предпусковой подогреватель двигателя «Атлант», следует осмотреть входное, а также выходное отверстия. Делать это необходимо по схеме, которая прикладывается к устройству. Место установки определяется исходя из расположения отопителя. В любом случае прибор должен находиться ниже его уровня. Далее следует отсоединить патрубок от системы.

После этого вся охлаждающая жидкость должна стечь. Только затем можно заняться входным соединением устройства. При этом шланг предпускового подогревателя не должен быть зажатым. В последнюю очередь подсоединяется выходной патрубок. В конце работы система охлаждения вновь заполняется жидкостью. Когда двигатель хорошо прогреется, устройство можно запускать.

Потребительские отзывы о модели «Атлант 220В»

Данный предпусковой подогреватель двигателя отзывы имеет хорошие. Многие покупатели хвалят его за то, что у него прочный корпус. Изготавливается он, как правило, из анодированного алюминия.

Непосредственно процесс прогревания происходит равномерно. Мощность устройства является приемлемой, а в установке предпусковой подогреватель двигателя с помпой довольно прост.

Обойдется он на рынке в среднем в 3 тыс. руб.

Характеристики предпускового подогревателя «ВАЗ-2107»

Предпусковой подогреватель двигателя «ВАЗ-2107» обычно выпускается с предельной мощностью не более 1.5 кВт. Рабочая частота при этом должна составлять как минимум 45 Гц. Производительность помпы в большей степени зависит от места установки устройства.

Если этот показатель ниже 4 литров в минуту, то конфигурация явно не подходит. Дополнительно в данной ситуации следует учитывать высоту прокачки. Как правило, данный параметр лежит в районе 1000 см. Максимальная температура при этом доходит до 70 градусов.

Устройство моделей компании «Эберспехер«

Модели данной торговой марки в первую очередь отличаются приемлемой мощностью. Производительность помпы предпусковой подогреватель двигателя Eberspacher имеет в среднем 4.5 литров в минуту. Степень защиты указывается с маркировкой «ИП24».

По габаритам модели можно подобрать разнообразные. Максимальная высота прокачки жидкости равняется 90 см. Терморегуляторы устанавливаются довольно качественные, и проблем с ними не возникает.

Стоят в среднем предпусковые подогреватели в районе 4000 руб.

Что такое «Эберспехер Гидроник»?

«Гидроник» — это предпусковой подогреватель новой серии компании «Эберспехер». Отличительной особенностью его является повышенная производительность. Прослужить данная модель способна значительное время. Из недостатков следует отметить довольно быстрый подогрев. При этом большая помпа способна создавать в системе давление свыше 3 атм.

https://www.youtube.com/watch?v=FVf13bjPbkc

В результате на шланги оказывается большая нагрузка. Теплообменники в данной модели делаются из нержавеющей стали. Блоки управления производителем предусмотрены с различными режимами работы. Помимо датчика температуры, в верхней части конструкции устанавливается система защиты, которая спасает двигатель от перегрева.

Предпусковой подогреватель двигателя 220В с помпой

6386 просмотров

Водителям, проживающим в средней полосе России и севернее, будут интересны и актуальны дополнительные приспособления для разогрева автомобиля до непосредственного запуска мотора. Попытки завести авто при температуре -10°С бывают очень затруднительными, а если еще ниже – крайне проблематичными.

В данном случае хорошим помощником послужит предпусковой подогреватель двигателя 220В с помпой. Это современное устройство, которое полностью заменяет «дедовский» способ прогрева с применением лампы паяльника и исключает повышенный износ мотора.

Не все знают, что один запуск автомобиля при сильных морозах равносилен пробегу 70-100 км.

Для чего нужен прибор

Ранее водители прибегали к экстремальным методам прогрева легковых и грузовых авто. Для этого применяли открытые источники огня, электроплитки и другие приборы, которые издавали хоть малейшее тепло. Но данные методы не только были малоэффективными, но и небезопасными.

С течением времени инженеры разработали новые электрические аппараты, предназначенные именно для предварительной подготовки мотора к запуску — предпусковые подогреватели двигателя 220В с помпой. Данный аппарат монтируется в охладительной системе мотора. Он осуществляет принудительную циркуляцию теплоносителя в виде подогретого тосола, что существенно сокращает время на прогрев.

Схема работы предпускового подогревателя

Напомним, что в рейтинге лидирующие места обогревателей занимают вариации, в комплектации которых предусмотрено наличие помпы. Дело в том, что устройства с естественной циркуляцией прогревают автомобиль намного дольше — от 40 минут, когда приборам с насосом требуется от 20 минут при средних температурных показателях погодных условий.

Предпусковой подогреватель двигателя с помпой функционирует от напряжения 220 вольт. Данный нюанс большинство водителей относят к недостаткам, поскольку возникают сложности с поиском парковочного места, где имеется возможность подключения к электросети.

Но главным преимуществом аппарата является то, что он имеет простую схему установки, поэтому с задачей как установить предпусковой подогреватель двигателя не возникнет сложностей даже у малоопытного пользователя.

Но в случае, если автовладелец не уверен в своих возможностях, лучше воспользоваться услугами мастера.

Схема подключения

В предпусковом подогревателе двигателя 220В установлен нагревательный элемент и насосная система. Это две основных детали в электрообогревателе.

Аппараты бывают двух типов:

• электромагнитные;
• электронные.

В корпусе предпускового подогревателя с помпой присутствует 2 выхода для монтажа к охладительной системе двигателя 220. Качественную герметизацию всех стыков обеспечивает набор прокладок и хомутов. Это исключает вероятность каких-либо утечек охлаждающей жидкости.

При эксплуатации электрического предпускового подогревателя двигателя в атмосферу не выделяются вредные вещества, поэтому он относится к категории экологичных приборов.

ВИДЕО: ЛУНФЕЙ — предпусковой подогреватель двигателя от 220в

Принцип работы

На авторынке можно встретить разнообразные модификации зарубежного или отечественного производителя. Но, несмотря на это, конструкция аппаратов практически не имеет технических отличий. Все вариации электрического предпускового подогревателя двигателя для дизеля или бензина функционируют по единому принципу:

• сетевой провод подключается к розетке;
• нагревательный элемент получает электроэнергию и включается, вмести с ним одновременно запускается помпа;
• циркулирующая по патрубкам охлаждающая жидкость получает тепловую энергию и нагревается;
• теплоноситель проходит по шлангам двигателя, головке, тем самым прогревая его.

Главной особенностью современных предпусковых подогревателей двигателя является отсутствие необходимости установки в самой низкой области прохождения антифриза. К электросети прибор подключается при помощи кабеля с традиционной бытовой вилкой. После прогрева провод складывается в подкапотное пространство.

После включения и начала циркуляции разогретого тосола часть тепла отводится на салон

Нужно правильно крепить кабель после его использования, чтобы полностью исключить вероятность повреждения или попадания в движущиеся детали автомобиля.

Большинство моделей оснащено терморегулятором. Благодаря данному элементу контролируется температурный режим тосола и он не закипает во время прогрева. На момент достижения отметки в 60°С термовыключатель подает сигнал на прекращение работы оборудования и оно отключается до момента снижения температуры, после чего заново восстанавливает максимальный режим функционирования.

Рекомендации по установке

Схема подключения предпускового подогревателя электрического типа достаточно простая, главное подробно изучить конструкцию оборудования и следовать рекомендациям специалистов. Также принцип установки зависит от вида охлаждающей системы. На некоторых модификациях авто сливать антифриз не потребуется.

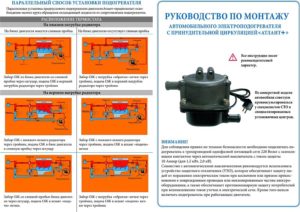

Схема установки ПППД 220В

1. Нужно хомутами зафиксировать патрубок привода в необходимом месте, при этом вырезав отрезок, размеры которого соответствуют габаритам корпуса аппарата.
2. Концы шлангов надевают на “выходы” подогревателя и тщательно закрепляют стык хомутами.
3. Далее подключенную систему осматривают, проверяют на утечки. После проведения данных манипуляций агрегат считается полностью готовым к применению.

В редких случаях возникают сложности с процессом врезания в охладительную систему. Решить вопрос можно путем приобретения дополнительных хомутов и специального патрубка необходимых размеров.

Подогреватель можно подключать к радиаторному подводу, жидкостной помпе и другим узлам. Очень важно в данной задаче полностью исключить вероятность утечки антифриза.

Уделите особое внимание вопросам безопасности эксплуатации предпускового подогревателя двигателя. Источник электрической сети должен быть оснащен качественным заземлением.

Создать такие условия на открытой автостоянке или же во дворе не представляется возможным. В данном случае специалисты советуют монтировать детали экстренного отключения.

Не менее важно создать надежное крепление устройства на кузове авто или блока цилиндров.

Не фиксируйте корпус электрического предпускового подогревателя к выпускной системе мотора.

Что предлагает рынок

Из зарубежных производителей пользователи выделяют приборы марки Defa и Calix. Стоимость прибора с минимальной комплектацией и самой маленькой мощностью варьируется от 7 000 руб.

Компоненты, входящие в систему Defa

Устройство можно дополнить системой управления в виде таймера, пульта дистанционной настройки, прибором для регуляции работы с помощью мобильного телефона и др. Аппарат с полной комплектацией обойдется потребителю более 30 000 руб. без учета монтажа.

Сибирь-М

Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках. Но здесь важно учитывать, что в большинстве случаев они предполагают работу в таких авто как ВАЗ, УАЗ, ГАЗ. Поэтому перед приобретением предпускового подогревателя следует в первую очередь уточнить, для какой марки авто он подходит.

ВИДЕО: Гибкие греющие пластины для предпускового подогрева двигателя 220В, 12В и 24В HIGH

Электрические подогреватели двигателя: принцип работы и монтаж

Подогрев двигателя в зимний период позволяет значительно повысить комфорт при эксплуатации ТС. Также специалисты утверждают, что предпусковой подогрев обеспечивает возможность увеличить ресурс самого мотора и некоторых агрегатов, использующихся в качестве навесного оборудования.

Подогреватель двигателя может быть установлен на разные типы ДВС (бензин и дизель).

Сегодня существует несколько типов таких подогревателей, среди которых можно выделить автономные (типа Webasto) и электро подогревы двигателя 220в. Следует отметить, что каждый тип имеет свои преимущества и недостатки.

При этом в ряде случаев подогрев двигателя 220в является оптимальным решением. Давайте рассмотрим такой тип подогревателей более подробно.

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

• Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

1. встроенный ТЭН нагревает антифриз или тосол внутри двигателя (электро подогреватель работает от бытовой сети);
2. помпа принудительно прогоняет ОЖ по малому кругу рубашки охлаждения;
3. весь процесс повторяется до полного прогрева двигателя;
4. с учетом того, что предпусковой подогреватель оснащен термостатом, нагрев отключается после того, как антифриз прогреется до заданной температуры.

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

• Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя. Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

Терморегулятор обычно имеется во всех устройствах для защиты от перегрева как термоэлемента и других компонентов, так и охлаждающей жидкости в системе. В любом случае, в зависимости от комплектации, функциональности и фирмы-производителя, подогреватель тосола 220в или нагреватель антифриза может существенно отличаться по цене.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей.

Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.

Электрический подогрев двигателя: установка

Установка предпускового нагревателя электрического не является сложной.   Главное, знать, как установить подогрев своими руками правильно.

Для этого на начальном этапе следует  изучить мануал, который идет в комплекте с системой подогрева. Зачастую, руководство по монтажу содержит всю необходимую информацию.

Конечно, есть  и нюансы в зависимости от модели устройства, однако общий принцип установки не сильно отличается для тех или иных подогревателей.

В общих чертах:

• потребуется слить охлаждающую жидкость;
• осуществить крепление электроприбора на блоке цилиндров;
• на месте установки датчика температуры ставится штуцер-тройник, куда вкручивается термодатчик и подсоединяется отвод для шланга для подачи нагретой ОЖ;
• на место сливной пробки (крана) на БЦ ставится отвод для шланга для холодной жидкости, которая будет подаваться в подогреватель;
• все шланги следует затянуть хомутами;
• в систему заливается антифриз в том объеме, чтобы его уровень был на отметке, как минимум, между «мин» и «макс»;

Далее остается только включить прибор в обычную бытовую розетку, после чего система будет автоматически поддерживать необходимую температуру ОЖ. Как уже было сказано выше, нет необходимости включать подогрев только тогда, когда водитель находится вблизи машины, то есть непосредственно перед запуском. Можно оставить прибор включенным, так как терморегулятор все равно не даст жидкости или нагревателю перегреться. Обратите внимание, на практике специалисты все же не рекомендуют оставлять машину без присмотра!

Что в итоге

С учетом приведенной выше информации становится понятно, что при условии наличия бытовой розетки в месте стоянки автомобиля целесообразно приобрести электрический предпусковой подогреватель двигателя.

Такое решение подойдет для любого авто как отечественного, так и иностранного производства.

В продаже широко представлены разные решения для всех типов ДВС (например, подогреватель на ВАЗ, ГАЗ или иномарки с бензиновыми и дизельными силовыми агрегатами).

При этом перед выбором подогревателя необходимо отдельно учитывать рассмотренные выше нюансы (особенности конкретного ДВС и возможность установки подогревателя, условия касательно конкретного места постоянной стоянки автомобиля и т.д.). В случае, когда  рядом с авто есть розетка, электрические подогреватели от сети 220В незаменимы  для дизельного двигателя и крайне желательны для бензинового мотора.

Такой подогреватель сэкономит горючее на прогревах и повысит комфорт при эксплуатации ТС в холодное время года. Также  предпусковой подогрев позволяет увеличить ресурс ДВС благодаря тому, что нет износа деталей, который неизбежен во время холодного пуска.
