Двухтрубный масляный амортизатор

Автомобильные амортизаторы

Двухтрубный масляный амортизатор

Амортизатор можно с уверенностью назвать важнейшим компонентом подвески любого автомобиля. Без этого небольшого узла езда была бы просто невыносимой по причине непрерывной вертикальной раскачки кузова автомобиля.

Автомобильный амортизатор играет роль своеобразного демпфера, гасящего колебания пружин, рессор или торсионов. Масса кузова автомобиля распределяется на пружины подвески таким образом, что последние постоянно сжаты на определенную величину в зависимости от веса машины и жесткости пружин.

Таким образом, каждое колесо автомобиля имеет возможность перемещаться как вверх, так и вниз относительно кузова. За счет этого достигается постоянный контакт каждого колеса с дорожным покрытием независимо от того попадает колесо на кочку или в яму.

Но если бы не было амортизатора, то контакт с дорогой не был бы постоянным из-за колебаний пружин. Многим автолюбителям, наверное, знакомы ощущения, когда колеса машины начинают подпрыгивать на малейшей неровности и даже на скорости от 30 км/ч чувствуется ухудшение контроля над автомобилем.

Такие симптомы как раз говорят о вышедшем из строя амортизаторе. Из всего вышесказанного можно понять, что амортизатор служит для гашения излишних колебаний пружин и обеспечения постоянного контакта колес с дорожным покрытием.

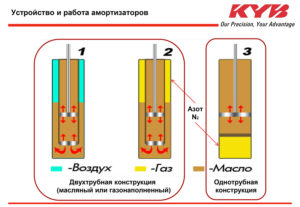

Разновидности амортизаторов

Если спросить любого водителя о том, какие типы амортизаторов ему известны, то ответ будет примерно таков: масляные, газо-масляные и газовые.

И это в корне неверно, так как абсолютно во всех автомобильных амортизаторах присутствует масло или другая жидкость (об этом позже). Более корректно амортизаторы можно разделить на масляные и газовые.

И если не затрагивать всевозможные пневматические и регулируемые подвески, то амортизаторы бывают одно- и двухтрубные.

Двухтрубный масляный (гидравлический) амортизатор

Гидравлический двухтрубный амортизатор является самым простым, самым дешевым и, к сожалению, самым нестабильным. Двухтрубный амортизатор состоит из следующих компонентов:

– цилиндрический корпус (резервуар);

– рабочий цилиндр;

-клапан прямого хода (сжатия) встроенный в рабочий цилиндр;

– поршень; клапан обратного хода (отбоя) встроенный в поршень;

– шток;

– кожух.

Рабочий цилиндр расположен в корпусе амортизатора, который служит одновременно резервуаром и наполнен определенным количеством масла. Поршень соединен со штоком и располагается в рабочем цилиндре. Принцип работы такого амортизатора весьма прост.

При работе на сжатие, поршень со штоком движется вниз и вытесняет масло через клапан прямого хода из рабочего цилиндра в корпус амортизатора. При этом воздух, который находится в верхней части резервуара, немного сжимается.

При работе на отбой, поршень движется в обратном направлении и через клапан обратного хода перепускает масло из корпуса в рабочий цилиндр.

Как видно, ни конструкция, ни принцип работы не вызывают вопросов – все предельно просто. Но не может быть все одновременно просто и эффективно. У гидравлического амортизатора имеется ряд серьезных недостатков.

Главным недостатком является нагрев.

Как известно гашение одной энергии порождает возникновение другой, так и в амортизаторе – компенсированные колебания пружины превращаются в тепловую энергию и масло соответственно нагревается.

Из-за двухтрубной конструкции и сравнительно малого объема, масло быстро нагревается, но плохо охлаждается. Данная проблема автоматически порождает следующую – вспенивание масла.

Бороться с этим никак нельзя, но бывалые автолюбители очень часто пытаются избавиться от аэрации, путем заполнения нового амортизатора маслом что называется «под завязку». Конечно же, это в корне неправильно и лишнее масло определенно отыщет путь на волю, что приведет к преждевременному выходу из строя амортизатора.

Аэрация – это болезнь масляных амортизаторов и с этим остается только смириться.

Двухтрубный газовый амортизатор

Такие амортизаторы, как правило, и называют «газо-масляными». Никаких конструктивных отличий от простого гидравлического амортизатора нет. Разница состоит лишь в том, что в полость корпуса амортизатора закачивается газ (чаще азот) вместо воздуха.

Газ является своеобразным аккумулятором давления и препятствует вспениванию масла. Но проблема нагрева и как следствие – разжижения масла остается неизменной. Покупая в магазине газонаполненный амортизатор, его очень легко отличить от гидравлического.

Шток газонаполненного амортизатора постоянно стремится выйти наружу.

Однотрубный газовый амортизатор

Это и есть те самые «газовые» амортизаторы, которые всегда в особом почете у всех водителей. Но и в них имеется все тоже масло, которое правда не контактирует с газом. Конструкция однотрубного амортизатора несколько отличается от старшего собрата и включает в себя следующие компоненты:

– корпус амортизатора;

– шток;

– поршень, соединенный со штоком и оснащенный двумя клапанами – прямого и обратного хода;

– поршень-поплавок, отделяющий масло от газа.

Различия налицо – в этом амортизаторе отсутствует рабочая камера, потому как ее роль исполняет корпус. Однотрубный амортизатор делится на две камеры при помощи поршня-поплавка.

В нижней части закачан все тот же азот, но уже под большим давлением, а верхняя часть заполнена маслом, в котором и перемещается основной поршень со штоком.

Так как рабочая камера была исключена из конструкции, то клапан прямого хода расположился на поршне рядом с клапаном отбоя.

Однотрубная конструкция позволила значительно увеличить объем масла и газа при этом, не меняя размеров самого амортизатора. Данное усовершенствование помогло избавиться от нагрева, а разделение газа и масла избавило от вспенивания последнего. Но данный тип амортизатора, конечно же, имеет некоторые недостатки.

Жесткость амортизатора изменяется в зависимости от нагрева газа – чем горячее газ, тем жестче подвеска. Но главным недостатком является то, что при повреждении корпуса (вмятина), поршень просто заклинит внутри и амортизатор мгновенно придет в негодность.

Тем не менее, как показывает практика, такие случаи встречаются крайне редко.

Из последних новинок можно отметить весьма интересный амортизатор представленный концерном General Motors.

Конструкция этого амортизатора практически ничем не отличается от стандартного однотрубного, но вместо масла он заполнен особой жидкостью, содержащей магнитные частицы.

Уникальность данной жидкости состоит в том, что она под воздействием магнитного поля, генерируемого электромагнитами способна изменять вязкость. Причем вязкость меняется за доли секунды, что позволяет подвеске мгновенно подстраиваться под особенности дорожного покрытия.

Новый амортизатор успешно прошел ряд тестов и уже устанавливается на Chevrolet Corvette и Cadillac Seville. Вполне возможно, что за такими амортизаторами стоит будущее, потому как конструкция предельно проста и одновременно весьма эффективна. Недостатком является лишь слишком высокая стоимость жидкости но, как известно, все новые разработки вначале были недоступны рядовому потребителю.

Противники колебаний: что представляют собой современные амортизаторы

Двухтрубный масляный амортизатор

Двухтрубные и однотрубные, «масляные» и «газовые», регулируемые и адаптивные — все это современные амортизаторы. Будем разбираться в конструкциях, их достоинствах и недостатках.

Напомним, что амортизатор представляет собой специальный компонент ходовой части, предназначенный для гашения колебаний кузова, вызываемых работой упругих элементов подвески — листовых рессор, пружин или пневмобаллонов.

Комфортность езды и управляемость автомобиля напрямую зависят от работы и характеристик амортизаторов, что во многом определяется их конструкцией.

Попробуем рассмотреть основные виды амортизаторов: от проверенных временем до технологических новшеств.

Гидравлический двухтрубный

Конструкция, появившаяся еще в 30-е годы прошлого столетия и до сих пор не потерявшая актуальность. Телескопический гидравлический двухтрубный амортизатор (он же «масляный») состоит из двух полостей в виде труб, вставленных одна в другую. Во внутренней трубе располагается шток с поршнем, прикрепляемый к кузову.

При наезде колесом на препятствие происходит процесс сжатия амортизатора — шток с поршнем во внутренней (рабочей) трубе перемещается вниз, выдавливая специальную жидкость определенной вязкости во внешнюю (компенсационную) трубу.

При прохождении препятствия можно наблюдать обратный процесс — отбой амортизатора, при котором жидкость возвращается в рабочую полость.

Гашение колебаний кузова происходит за счет вязкости жидкости — при перекачивании из одной полости амортизатора в другую она поглощает кинетическую энергию.

Двухтрубный амортизатор в разрезе: 1 – перепускной клапан; 2 – рабочая камера; 3 – поршень; 4 – компенсационная камера

На основе данной конструкции и по тому же принципу к настоящему времени разработано множество других амортизаторов, таких как трехтрубные, регулируемые и адаптивные. Но о них поговорим чуть позже.

Двухтрубный с газовым подпором низкого давления

Конструктивно практически полностью схож с «масляным». Единственная разница: во внешней трубе у такого амортизатора закачан газ (как правило, азот). Такое решение позволяет уменьшить вредное пенообразование в жидкости амортизатора, из-за которого масло перекачивается неравномерно и амортизатор теряет в функциональности.

Формально двухтрубные газовые амортизаторы считаются средними по жесткости. Благодаря наличию газового подпора они оказываются более жесткими, чем двухтрубные гидравлические. Но при этом за счет двухтрубной конструкции и невысокого давления газа такие амортизаторы мягче, чем однотрубные «газовые».

Однотрубный с газовым подпором высокого давления

Конструкция имеет одну трубу, где перемещается поршень с клапаном, через который перекачивается рабочая жидкость. Также в трубе амортизатора находится механически не связанный ни с чем плавающий поршень, разделяющий рабочую жидкость и газ под высоким давлением.

По сравнению с двухтрубной однотрубная конструкция считается более совершенной, обеспечивающей лучшую теплоотдачу и демпфирующие свойства.

Единственный серьезный недостаток — полная непереносимость механических воздействий. Если стенку однотрубного амортизатора даже совсем немного замять, его сразу заклинит и он выйдет из строя.

При этом гидравлический двухтрубный небольшой вмятины даже не заметит.

Однотрубный амортизатор в разрезе: 1 – газонаполненная область; 2 – плавающий поршень; 3 – область с рабочей жидкостью; 4 – рабочий поршень

Однотрубные амортизаторы считаются самыми жесткими, так как обеспечивают большее усилие сжатия. На практике это означает, что автомобиль с такими амортизаторами меньше кренится при скоростном прохождении поворотов. Но при езде по грунтовке с множеством мелких ям вибрация и толчки на кузов будут передаваться сильнее, чем у двухтрубных амортизаторов.

Амортизаторы с ручной регулировкой

Возможность изменять характеристики амортизатора в зависимости от дорожного покрытия привлекала конструкторов достаточно давно, и уже к 80-м годам прошлого столетия было предложено несколько систем.

Так появились амортизаторы с выносной камерой, соединяемой с рабочей полостью через трубку или канал, в котором находится клапан. Поворачивая его в то или иное положение, можно изменять жесткость амортизатора.

Также были разработаны трехтрубные амортизаторы, у которых одна рабочая полость (где перемещается поршень) и две компенсационные (куда выдавливается жидкость). Компенсационные полости соединены между собой через клапан, задав положение которого также можно менять жесткость амортизатора.

Амортизаторы с внешней выносной компенсационной камерой

На практике это выглядит так: нужно остановиться, залезть под машину и повернуть регулировочные болты на каждом из амортизаторов. Поэтому в серийных версиях автомобилей такие амортизаторы не устанавливаются и являются компонентом для тюнинга.

Кроме того, для спорта и тюнинга предназначаются байпасные (от англ. bypass — обводная трубка) амортизаторы и койловеры. В первых перетекание рабочей жидкости происходит не внутри корпуса амортизатора, а по внешним трубкам, снабженным регулируемыми клапанами. При этом здесь можно отдельно настроить характеристики амортизатора на сжатие и отбой.

В свою очередь, койловер ( от англ. сoil-over) представляет собой амортизатор с надетой на него пружиной. Некоторые модели позволяют отрегулировать высоту амортизатора и, соответственно, клиренс автомобиля.

Амортизаторы с внешней пружиной и возможностью ручной регулировки по высоте

Амортизаторы с автоматической регулировкой

Настраивать жесткость амортизатора, не выходя из машины, — вот основной современный тренд разработчиков подвесок. Весьма интересно здесь выглядит гидромеханическая адаптивная система с дополнительным клапаном, предложенная Koni.

В зависимости от частоты колебаний подвески клапан открывается, перепуская жидкость и делая амортизатор более мягким.

Таким образом, на ровной дороге амортизаторы сохраняют жесткость, не давая кузову крениться в поворотах, а при въезде на разбитую грунтовку, где колеса начинают прыгать, клапаны в амортизаторах открываются, обеспечивая более плавную езду.

Другой вариант — изменение давления газового подпора. Здесь применяются амортизаторы с выносными камерами, в которых установлены вентили и подведены пневматические магистрали.

Нагнетая компрессором или сбрасывая давление, можно регулировать жесткость амортизаторов, а в некоторых системах — и клиренс автомобиля. Регулировка давления осуществляется из салона через специальный электронный блок управления компрессором.

Используется данная система для тюнинга, в продаже множество комплектов для установки в гаражных условиях.

Элеуктронно-управляемые амортизаторы, в которых жесткость меняется постредством изменения степени пропускания жидкости перепускными клапанами

Свое видение автоматически регулируемого амортизатора предложила компания Monroe. Конструкторы фирмы разработали систему с управляемыми электроникой перепускными клапанами.

Получая сигнал, встроенный в клапан соленоид меняет его сечение, делая амортизатор более жестким или мягким.

В зависимости от модели система либо управляется вручную, когда водитель может выбрать один из нескольких режимов, либо работает как адаптивная, автоматически меняя жесткость амортизаторов по показаниям датчиков.

Иным путем пошли инженеры Delphi, создав технологию MRC (Magnetic Ride Control). Здесь для амортизаторов была разработана специальная магнитореологическая рабочая жидкость, меняющая вязкость в магнитном поле. В шток амортизатора встроен электромагнит, управляемый отдельным контроллером.

В данной системе удалось добиться самой быстрой реакции, когда амортизаторы могут менять жесткость практически мгновенно и бесступенчато, в зависимости от скорости движения, положения руля и работы подвески каждого колеса.

Технология выглядит весьма перспективно, однако остаются проблемы со сроком службы рабочей жидкости и стабильности ее свойств при разных температурах.

Принципиальная схема работы технологии MRC: под воздействием электромагнитного поля рабочая жидкость меняет вяхкость, частицы “выстраиваются в линию”, отчего изменяется и жесткость амортизатора

Каков итог?

Сохраняя свою принципиальную конструкцию, сейчас амортизаторы превратились в высокотехнологичный компонент с электронным управлением, незаменимый при создании различных «умных» подвесок, адаптирующихся к дорожному покрытию и режиму движения.

Есть где разгуляться и любителям тюнинга: разнообразие амортизаторов для доводки очень велико — выбирай на вкус и настраивай подвеску как угодно.

Но не будем сбрасывать со счетов и старую проверенную двухтрубную «гидравлику»: пока существует парк бюджетных автомобилей и доступного секонд-хенда, недорогим «обычным» амортизаторам всегда найдется работа.

Подпишитесь на наш канал в Яндекс.Дзен

Instagram Подключить ленту новостей RSS

16+

Двухтрубный гидравлический амортизатор

Двухтрубный масляный амортизатор
2966 Просмотров

Амортизатор – крайне важное устройство, которое гасит колебания, поглощает удары и столкновения деталей подвески и колес, а еще снижает вероятность раскачки всего автомобиля.

Телескопические амортизаторы функционируют в комплексе с упругими рессорами или пружинами, подушками, торсионами, и другими аналогичными приспособлениями.

Стабильная деятельность данных механизмов обеспечивает безопасный уровень координированности автомобиля.

Однотрубные и двухтрубные типы амортизаторов

Однотрубный телескопический (иначе газонаполненный, газовый, или гидропневматичесикий) амортизатор способен создавать легкое сопротивление в процессе езды, вбирая в себя энергию при обратном ходе штока.

Посредством такой работы он гарантирует более гладкое движение, но с увеличением скорости и ухудшением поверхности дороги механизмы не всегда успевают вернуться в исходное положение для очередного срабатывания.

А уже в 30-е года ХХ века, когда появился двухтрубный вариант, постепенно стали вытесняться однотрубные устройства.

Двухтрубный амортизатор телескопический (еще называемый масляным или гидравлическим) отличается от однотрубного наличием 2-х труб: цилиндра и резервуара, которые разъединены клапаном сжатия. Цилиндр является рабочей трубой, а резервуар выполняет функцию компенсационной.

В резервуар наполовину залита жидкость и в случае ее нагрева (а значит и преумножения ее объема), в свободную его область поступают все излишки масла, которые выдавливаются штоком в процессе сжатия.

В свою очередь, функцию определения мощности сопротивления, возникающей в момент работы, выполняют клапан сжатия (донный клапан) и клапан отбоя, размещенный на поршне.

Двухтрубное устройство действует в 2-х направлениях, а именно, устраняет энергию во время перемещения штока в одну и другую стороны, передавая некую доли силы колебаний на весь автомобиль при езде.

По мнению некоторых автовладельцев, данный вариант устройства лучше, чем однотрубный, поскольку двухтрубный устроен так, чтобы достичь нужного взаимодействия среди плавности движения и стабильной координированности автомобиля. Масляные амортизаторы на спортивных или скоростных машинах настроены более жестче, а на комфортабельных – лучше и мягче (большая доля работы производится в момент движения штока в обратном направлении).

Рабочий ход (момент соприкосновения колеса с неровностью), как правило, действует с меньшей эффективностью, нежели отбой. Так, при сжатии пружины кузову передается наименьшая сила толчков от колес, а при растяжении как бы придерживает колесо от удара об основание углублений дороги.



Так какой же вид конструкции амортизации лучше?

Недостатки двухтрубных амортизаторов относительно однотрубных.

Двухтрубные амортизаторы требуют как установки, так и перевозки, и даже хранения, строго под углом не менее 45˚ к вертикали, чтобы исключить попадание воздуха из свободной части резервуара в рабочую полость. В противном случае наличие воздуха в амортизаторной жидкости приведет к полной неисправности устройства. К однотрубным – это правило не применяется, так как «свободного» воздуха в них нет.

Интенсивная работа приводит к смешиванию масла с воздухом, присутствующим в амортизаторе, Вследствие чего происходит эффект кавитации, то есть вспенивания масла, что стремительно снижает эффективность работоспособности конструкции. Таким образом, активная работа в сочетании с очень плохой дорогой, ухудшает эксплуатационные качества двухтрубника, следовательно, управляемость транспортного средства: устойчивость на поворотах, торможение и т.п.

Так как двухтрубный амортизатор подразумевает использование 2-х полостей, амортизаторное масло быстро нагревается, а охлаждение его требует большего времени, чем в однотрубных. Перегретая жидкость теряет необходимую вязкость, из-за чего усиливается процесс образования пены. А значит, эффект смягчения столкновений и колебаний становится менее ощутим.

Большая вероятность перегрева жидкости и пенообразования влечет за собой перебои демпфирования (устранения ударов), что подталкивает водителя продолжить движение с меньшей скоростью и предельно осторожно. Иначе некоторые детали быстро придут в негодность и потребуют ремонта, а лучше полноценной замены.

Преимущества

Две полости, из которых сделаны двухтрубные амортизаторы, а еще клапан отбоя на поршне и клапан сжатия исключают наличие газа под высоким давлением. Отсюда следует, что посредством низкого давления газа колебания становятся более мягкими. Стало быть, плавность движения смягчается, и делает комфортные ощущения, во время езды, лучше.

Даже при большем количестве составляющих устройство деталей, гидравлические масляные двухтрубники по цене доступнее однотрубников. Поскольку изготовлены детали из менее дорогих материалов и просты в производстве.

Заключение

Если представить, что в автомобиле нет амортизаторов, то будет не трудно догадаться, что контакт с поверхностью дороги был бы нарушен из-за регулярных ударов, колеса машины скакали бы на малейшей кочке или ямке и на самой минимальной скорости.

Отсутствие этого механизма делает езду на машине мучительной из-за непрекращающейся раскачки автомобиля.

Поэтому качество, тип, функционирование конструкций амортизации и их выбор – весьма острый вопрос в плане безопасности автомобиля и того, кто в нем находится.

Какой амортизатор лучше однотрубный или двухтрубный – Автомастер

Двухтрубный масляный амортизатор

Исключительно субъективный и оценочный рейтинг амортизаторов, основанный на личном опыте автора, имеющий право на жизнь. Однозначно можно сказать, что это не проплаченный материал из глянцевых изданий автобизнеса. Читаем!

Амортизаторы по своей конструкции бывают:

  • двуxтрубные гидравлические (масляные)
  • однотрубные газогидравлические (газомасляные) с газом высокого давления
  • двуxтрубные газогидравлические (газомасляные) с газом низкого давления

Разница между 2 и 3 в том, что у вторых пространство между цилиндрами заполнено газом под относительно небольшим давлением.

Зачем газ? — потому что такая конструкция создает  большое сопротивление к вспениванию масла, стремительно проходящего внутри через тарельчатые клапаны поршня штока амортизатора, что позволяет получить довольно стабильные характеристики во всем диапазоне температур и ходов подвески (штока). Но ….

Применительно к эксплуатации, а именно к режимам работы подвески на реальной дороге, эта стабильность не всегда необходима.

Для комфорта, управляемости, Roadholding важны бывают переходные режимы, где, например, чистая гидравлика, вспениваясь, обеспечит амортизатору необходимую жесткость и характеристики в этом режиме. Поэтому, когда стоит вопрос: газ или гидравлика? — вопрос некорректен.

Все зависит от того, что предлагает та, или иная фирма для конкретного автомобиля, и чем она это объясняет.

И когда одна и та же фирма на один и тот же автомобиль предлагает амортизаторы РАЗНЫЕ по конструкции ничем это не мотивируя — я НЕ ВЕРЮ! А мысль я веду к одному: неважно какой амортизатор по конструкции, важен производитель, его репутация и качество продукции. А уж эти компоненты определяют и цену, и долговечность амортизаторов, и ощущения от езды.

Например, кажется благоразумным подход KONI, выпускающих две серии амортизаторов: KONI Sport и KONI Special — клиента не должно волновать, какая у него конструкция амортизаторов газ/гидравлика ему предлагается на выбор: для комфортной езды — Special, для активной — Sport. Причем в обоих сериях встречаются все три конструктивных схемы. Хотя однотрубники больше используются на внедорожниках и тяжелых машинах.

Личный Хит-парад амортизаторов для дорожного применения (для чисто спорта — по-другому. т.к. здесь все уже зависит от амбиций и цен). Хочу также отметить, что амортизаторы, стоящие в серии на довольно массовых машинах, составляют несколько другой сектор рынка.

Как правило, амортизаторы Bilstein в серии на BMW являются чисто гидравлическими (B2) и имеют меньшую ходимость, чем Bilstein Sport (B6) на нее же.

Компромиссная серия — B4 (газо-масляный) оптимальное соотношение комфорт-управляемость, но не для гонок.

KONI и Bilstein

Сразу оговорюсь почему эти фирмы поделили 1-2 места: у одних лучше амортизаторы на одни автомобили, у других на другие. Если в разговоре с представителями упоминаешь прочую фирму (Monroe, Boge, Kayaba) — брезгливо морщатся (эти нам не конкуренты), при упоминании кого-то из них (KONI or Bilstein), напрягаются, говорят, что да, мол, неплохие амортизаторы, но их получше будут.

Амортизаторы эти самые дорогие. Но и качество на высоте (умирают, как правило, вместе с автомобилем).

Подход к производству:

KONI — сделать лучше чем то, что стоит на машине изначально (с завода). Поставщик FERRARI*, Aston Martin, Mazerati, Lamborghini, Lotus Elize, Dodge Viper, Porsche 968 (если помните такой автомобиль)

Преимущество — возможность регулировки жесткости как для компенсации износа, так и для «прохватить» с регулировкой без снятия, хотя как показывает опыт, регулировать Special приходится через 30…40 тысяч км. Производятся KONI в небольших количествах.

Культура производства на высоте: каждый амортизатор перед упаковкой в коробку проходит тестирование на четкое соответствие заданным характеристикам (хотя чем дешевле амортизатор тем больше допускается погрешность в характеристиках, а в Германии на них дают ПОЖИЗНЕННУЮ гарантию на одном автомобиле при одном хозяине.

Выпускаются:

KONI Special (красного цвета) — для комфортной езды. Т. е. при установке этих амортизаторов у автомобиля улучшается плавность хода без потерь (подчеркиваю без потерь) для управляемости (впрочем, управляемость часто становится даже лучше)

KONI Sport (желтого цвета) — для агрессивной, напористой езды (Для большинства автомобилей эти амортизаторы имеют возможность регулировки усилия отбоя без снятия с автомобиля). Комфорта на них существенно меньше чем на Special, но рулится автомобиль отменно и позволяет существенно увеличить скорость прохождения поворотов.

KONI Sport kit — комплект укороченных пружин и амортизаторов, рассчитанных на применение с короткими пружинами

KONI Load-a-Juster — амортизатор с навитой на нем пружиной с прогрессивной характеристикой, что позволяет избежать «проседания» автомобиля при большой загрузке (вариант для дачников).

BILSTEIN — сделать по-своему. Я имею в виду немецкий Bilstein, желтого цвета серии Спорт, а не Стандарт синий, испанский (качеством слаб) Отличительная черта этих амортизаторов, что они практически все однотрубники.

У Bilstein четкая ориентация на бескомпромиссный подход — Спорт значит жестко.

Если на Конях Sport трясет не очень, то на этих зубодробилка (особенно если передний патрон — перевертыш McPherson) самая настоящая (собственные ощущения от поездок на Е34).

Поставщик на конвейеры: CHEVY Corvette LT, BMW ( частично, и в основном гидравлика — что не сделаешь ради прибыли), Porsche Boxter, MB, Ferrari *.

Качество сборки тоже на высоте. «Желтый» Bilstein служит дольше автомобиля (даже хватает на одну раллийную гонку при наличии соответствующих пружин)

Выпускаются:

Bilstein Sport — спортивные амортизаторы (не для спорта, а для дорожного применения)

Bilstein Sprint — тоже самое, что и Sport, но рассчитанные на укороченные пружины

Bilstein Rally — для спортивного применения.

Комплекты подвески (пружины и амортизаторы серии Sprint)

Bilstein Standard — голубого цвета made in Spain. Рядом с настоящим Bilstein я бы его не ставил — не Бильштейн это (стоит он в 1.5…2 раза дешевле немецкого, качество хуже).

  • Первоначально Ferrari покидали завод исключительно на амортизаторах KONI, затем, с 1996 года, поставщиком Ferrari стал Bilstein (оказался более дешев), а теперь бОльшая часть машин сходит на SACHS, хотя самые взрослые Ferrari все еще ездят на KONI.

BOGE, SACHS

BOGE

Немецкая фирма, производящая амортизаторы на конвейер многих немецких заводов AUDI, VW, BMW, VOLVO, Alfa-Rromeo. Сейчас вместе с SACHS и Lemferder входит в корпорацию ZF. Добротные амортизаторы, не более того.

Принцип производства: сделать, пусть будут. Они дешевые, но характеристики подвески иномарок они меняют не особо заметно, кроме, пожалуй, «дубовой» серии TURBOGAS

Выпускаются:

BOGE Pro-gas — газовый амортизатор (двутрубник с газом низкого давления), предназначен для комфортного руления (для этого имеет специальную проточку в зоне малых ходов амортизатора, так что Monroe Sensa-Trac отнюдь не первый «амортизатор нового поколения»

BOGE Turbo-gas — как следует из названия нечто агрессивное, для спортивной езды.

BOGE Automatic — ничего сказать не могу, т. е. область применения этих амортизаторов не определена, только общие слова

BOGE Nivomat — специальный амортизатор, для любителей возить помногу. По-моему даже обладает возможностью поддерживать заданный дорожный просвет вне зависимости от загрузки.

BOGE Turbo24 — однотрубный heavy duty амортизатор для любителей off-road и 4×4.

SACHS

Чуть похуже чем BOGE, еще дешевле, еще менее надежны. Подход — унификация, дешивизна. На «Ниву»и «Классику» один и тот же амортизатор по каталогу — непорядок… (Например, у KONI и Bilstein амортизаторы разные не только по номерам, но и по конструкции, и по жесткости, что, в принципе, правильно — ведь одна машина дорожная, а вторая джип).

Поставщик: SAAB, VW, BMW, Audi, Volvo.

Выпускаются:

SACHS SuperTouring — это гидравлические или газовые амортизаторы, сопоставимые по своим характеристикам стандартным амортизаторам, устанавливаемыми с конвейера.

SACHS Advantage — разработаны специально для тех, кто хочет значительно улучшить работу подвески. Другими словами, это амортизаторы для водителей с более высокими требованиями к поведению автомобиля на дороге

SACHS Sporting Set — для любителей активной езды, довольно дешевый комплект пружин с амортизаторами.

SACHS? ?? ?? ?? (Violet) Фиолетового цвета — для спортивного применения.

KAYABA (KYB), TOKICO

Японские дешевые амортизаторы в серии на всех японках в соотношении примерно 80 на 20 (80% — Каяба, остальное — Токико). Относительно надежные, качество — как датчик случайных чисел — где по 300 тысяч ходят, а где в течение 10 тысяч кончаются. Особенно слаб шток при попадании на него московской солевой каши — ржавеет в течение недели.

Выпускаются в стандарте: газ-масло (Kayaba Exel-G), гидравлика (Premium)  и «усиленный газ» (однотрубный газовый — как правило для задних амортизаторов — Gas-A-Just).

Для «продвинутых» ребят есть еще: Kayaba Ultra SR — спортивная облегченная серия, AGX — регулируемые газовые амортизаторы (по типу спортивных KONI), MonoMax — газовые амортизаторы высокого давления для автомобилей 4×4. Но эти серии — дорогое удовольствие, поэтому, если вы не готовы тратить от 100-200 долларов за стойку, то можете даже не смотреть в сторону продвинутых стоек.

Если сравнивать Каябу и Токико, то Токико будут помягче да и подделок Токико практически не встречается (пока), по сравнению с кучей контрафакта по Каябе. Заводы амортизаторов Tokico расположены только в Японии (три) и один завод в Таиланде, тогда как у Каябы около 20 заводов по всему миру (в более десятка стран).

 Следует отметить еще и то, что Tokico выпускает амортизаторы только для японского и чуть-чуть для американского автопрома, тогда как Kayaba закрывает практически всю линейку выпускаемых в мире марок и моделей.

Поэтому, если у вас популярная у нас в стране модель корейского или немецкого авто, то амортизаторы Токико на этот автомобиль можете не искать — их не существует (пока во-всяком случае).

Кстати, очень мне понравилось их решение для Лексуса — комбинация однотрубного и двутрубного амортизаторов в одном. Правда я не знаю точно, чья это была идея: Tokico или KYB?

MONROE

Подход один — aftermarket. Кончился амортизатор, пошел купил дешево и сердито. Надежность в среднем как в рекламе — 20000 км. По поводу их «Новейшей разработки» (см. также BOGE, которые действительно первыми внедрили проточку в амортизаторе) сенса-трак. Если внимательно посмотреть на то место, где у него проточка невольно задумываешься: а правильно ли это сделано?

Согласен, на булыжнике, хода подвески небольшие, скорости перемещения штока амортизатора большие, для лучшего перетекания сделаем там проточку. Хорошо, комфортно, мягко. Едем дальше. Закладываем поворот и, машина валится как американец 80х годов.

Что это? А это масло, беспрепятственно перетекая через проточку не обеспечило нужного гашения крена. (BTW и KONI и Bilstein упираются, чтобы получить максимальный прирост усилия сопротивления амортизатора при небольшом приросте скорости на скоростях перемещения штока до 0.

33м/с, что обеспечивает автомобилю лучшую курсовую устойчивость и более предсказуемое поведение в повороте (валится машина медленнее) )

Производятся Monroe следующих серий:

Original — серия, приближенная к характеристикам стоковых оригинальных амортизаторов, установленных на авто с конвейера (могут быть как маслянными, так и газо-маслянными

Reflex — как правило, газо-маслянные амортизаторы, с улучшенными характеристиками комфортности подвески

Radial-matic — чистая гидравлика

Gas-Matic — двутрубная газогидравлика

Van-Magnum — для внедорожников, по-моему однотрубники Sensa-Trac — двутрубная газогидравлика (в основном)

Хочу отметить прорыв Монро на рынок поставщиков оригинальных амортизаторов: с 1996 года компания поставляет амортизаторы для некоторых автопроизводителей: VAG, Volvo и даже PORSCHE. А также их постепенные шаги в направлении рынка «Элитных амортизаторов».

При установке всех этих амортизаторов в подвеску советских авто, разница чувствуется по сравнению со стандартом всегда. А с иномарками по-другому.

ВЫВОДЫ

Амортизаторы Profit, Optimal, Meyle понимающим людям обычно не нравятся (так как это упаковщики, причем не специализирующиеся именно на амортизаторах). Monroe — нормальный эконом-вариант.

 Boge, Sachs, Kayaba, Tokico — еще лучше, средний класс (хорошее соотношение цена-качество для амортизаторов), а вот KONI и Bilstein — это супер, только положительные эмоции (кроме перевернутых McPhersonов у Bilstein — но это на любителя), но и цена…!

Мои мнения, кстати, сильно совпадают с мнением немцев, которые являются основными потребителями вышеперечисленной  «амортизаторной продукции» (70% продаж от общего сбыта).

Но предпочитают они ставить все это хозяйство (как, впрочем, и диски с резиной) на новые авто, чтобы погонять от души.

Амортизатор автомобиля — для чего нужен и как работает

Двухтрубный масляный амортизатор

Основные нагрузки при движении авто в подвеске воспринимает на себя пружинистый элемент – рессора или винтовая пружина. За счет возможности изгибаться или сжиматься эти элементы принимают вертикальное движение колеса, которое оно получает от дорожного покрытия, предотвращая полную передачу этого движения на кузов или раму авто.

Однако в работе этих элементов имеется один серьезный недостаток – при работе на изгиб или сжатие, в них образуется инерционные колебательные движения, которые как раз на кузов и передаются, раскачивая его. При этом эти колебательные движения приводят к тому, что колесо теряет постоянный контакт с дорожным полотном, что сказывается на управляемости авто.

Чтобы убрать эти колебательные движения, в конструкцию подвески включены амортизаторы. В их задачу входит снижение инерции в пружинистых элементах за счет создания сопротивления, поглощающего данную энергию.

Внешне все амортизаторы очень схожи и представляют собой цилиндрический продолговатый герметичный корпус, из которого выходит шток, перемещающийся внутри его.

В нижней части корпуса имеется крепежный элемент, которым амортизатор крепится к оси колес. В авто, использующих стойки МакФерсона, амортизатор помещен в саму стойку, а вот она уже прикрепляется к ступице колеса.

Шток в верхней части тоже имеет крепежные элементы, которым он присоединен к кузову или раме авто.

А внутренняя конструкция отличается. Они бывают двухтрубными и однотрубными. Из-за конструктивных особенностей амортизаторы подразделяются на масляные и газовые. Существуют еще так называемые газомасляные, но они скорее — подвид масляных. Интересно, что в газовых тоже присутствует масло, которая является рабочей жидкостью амортизатора.

Двухтрубные амортизаторы. Конструкция, принцип действия

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

Газовый и масляный амортизаторы

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

Ещё кое-что полезное для Вас:

: Monroe — двухтрубные амортизаторы

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух.

В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла.

Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

: Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Основные неисправности амортизаторов

На какие элементы подвески влияют неисправные амортизаторы

Неисправностей амортизаторов не так уж и много, но все они приводят к тому, что данные элементы заменяются, поскольку они не ремонтопригодны.

Что касается масляных и газомасляных амортизаторов, то самой частой неисправностью в них является разгерметизация, вследствие которой часть масла выходит наружу. А из-за недостатка масла нарушается общая работоспособность, амортизатор уже не способен выполнять полностью свою функцию.

Вполне возможен и изгиб штока, в результате чего он заклинивает в одном из положений.

Ударные нагрузки, приводящие к появлению вмятин на корпусе, не всегда оказывает значительное влияние на работу двухтрубного амортизатора. Ведь между ним и рабочим цилиндром имеется расстояние, поэтому вмятина приводит лишь к уменьшению свободного пространства внутри.

А вот в однотрубном амортизаторе вмятина на корпусе является губительной. Она перекроет возможность поршню со штоком перемещаться – амортизатор заклинит и перестанет работать.

Также в однотрубном амортизаторе встречается и разгерметизация корпуса, которая приводит к нарушению работы.

Как проверить амортизатор?

Выявить выход из строя амортизатора вполне возможно и самому. Для начала нужно внимательно проверить его на наличие подтеков. Даже незначительные следы масла на поверхности будут указывать на разгерметизацию.

Если наблюдаются вмятины на корпусе масляного или газомасляного амортизатора, то еще не означает, что он вышел из строя, а вот изгиб штока будет сигнализировать о надобности в замене.

Выявить неработоспособность амортизатора можно и путем раскачивания кузова. Однако таким способом можно выявить только полную неисправность, частичное вытекание масла выявить раскачкой не удастся.

Проверяется амортизатор так: нужно с силой надавить на кузов авто со стороны проверяемого амортизатора, а затем отпустить. При исправном амортизаторе кузов сразу же станет в исходное положение, а вот если он неисправен, то кузов будет раскачиваться.

Самым же достоверным способом проверки состояния амортизатора является диагностика на специализированном стенде. Такая диагностика не только покажет состояние амортизаторов, она полностью оценит состояние подвески авто.

Поделиться:
Нет комментариев

    Добавить комментарий

    Ваш e-mail не будет опубликован. Все поля обязательны для заполнения.
